tipo sensore di livello di ammissione 13-35vDC del trasmettitore del livello di ammissione RF di 120m

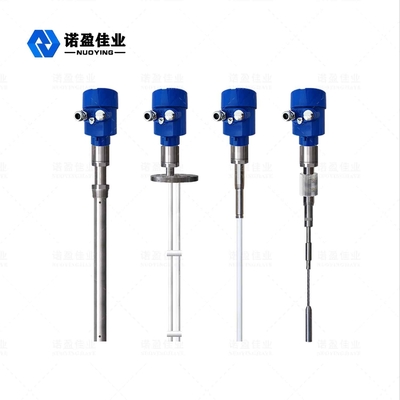

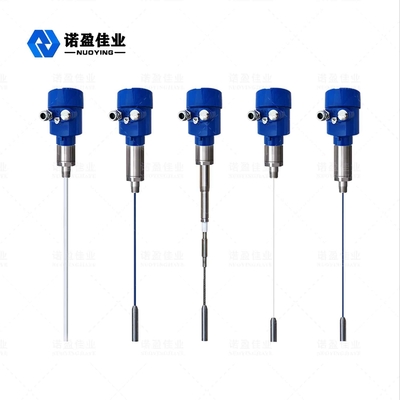

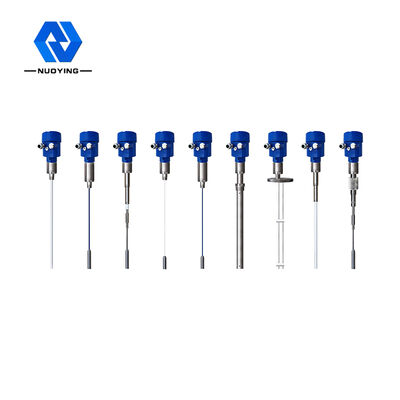

Misuratore di livello di ammissione NYSP-Z Rf

Il misuratore di livello di ammissione RF NYSP-Z è un prodotto di misurazione del livello continuo basato sul principio di ammissione a radiofrequenza.Il prodotto presenta i vantaggi di elevata stabilità, alta sensibilità e ampia applicazione.Rispetto al tradizionale misuratore di livello capacitivo, il design modulare può realizzare l'impostazione dello strumento in modo conciso e conveniente.Una volta completata l'impostazione, può essere utilizzato normalmente ed essere esente da manutenzione per tutta la vita.Consente agli utenti di comprendere intuitivamente il funzionamento dell'apparecchiatura e di affrontare i problemi in modo tempestivo, sicuro e affidabile in settori industriali complessi.

Livello di ammissione Rf metroParametro tecnico

※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!

Ammissione Rf Livello metroOperativo Principio

La tecnologia di misurazione dell'ammettenza a radiofrequenza è una sorta di tecnologia di misurazione del livello del materiale con vantaggi unici.Sebbene il concetto di misurazione capacitiva sia simile a quello della tecnologia di misurazione capacitiva convenzionale, la tecnologia di ammissione RF aggiunge il circuito Driving-Shield e il circuito chopper alla cella elettronica, in modo che possa misurare l'impedenza e la reattanza capacitiva separatamente.Dopo aver superato le leggi della fisica, si può ottenere che l'impedenza e la reattanza di capacità di qualsiasi materiale sospeso siano uguali, quindi è possibile misurare l'effetto del materiale sospeso e passare attraverso lo sfasamento del circuito oscillante, che viene eliminato dalla produzione totale.
La sonda del misuratore di livello di ammissione RF è installata nel serbatoio di stoccaggio e la variazione del segnale RF causata dalla variazione del livello del materiale è ottenuta dalla sonda.L'estremità dello scudo di guida della sonda può impedire alla corrente RF di formare un anello attraverso il materiale sospeso, il che garantisce l'accuratezza della misurazione dello strumento.

Ammissione Rf Livello metroCaratteristiche del progetto

◎ L'esclusivo design del circuito di guida - scudi può migliorare la capacità di resistere all'impiccagione
◎Nessuna misurazione della zona morta, può essere applicata a più di dieci o anche pochi cm di misura di livello
◎L'uscita di stabile e affidabile, ceneri volanti, tranciatura, vapore acqueo, cristallizzazione, cera
◎Nessuna attività, nessuna parte facilmente usurabile, spesso senza pulizia e manutenzione, debugging

◎Materiale anti-sospensione: l'esclusivo design del circuito Driving-Shield migliora la capacità di appendere le formiche.
◎Gamma di alimentazione: area di lavoro di alimentazione: 13-35 V CC
◎AdattabilitàrTemperatura di processo della sonda: -100 °C 〜800 °C.Nessuna misurazione della zona morta, può essere applicata a una dozzina di centimetri o anche a pochi centimetri di misura del livello del materiale occasioni un gran numero di distanza Il campo di misurazione massimo può essere di centinaia di metri, anche centinaia di metri, La misurazione dell'interfaccia del materiale viscoso è un grande vantaggio dello strumento..
◎Stabilità: resa stabile e affidabile, resistenza alle ceneri volanti, tranciatura, umidità, cristallizzazione, effetto cera
◎Senza manutenzione: nessun movimento, nessuna parte indossabile, nessuna necessità di pulizia, manutenzione, messa in servizio regolari

Ammissione Rf Livello metroRequisiti di installazione

Metodo di installazione standard

• La parte di misurazione effettiva della sonda non può toccare la parete del serbatoio.La distanza dalla parete del serbatoio L è maggiore di 600 mm.
• Quando c'è una forte agitazione nel serbatoio, l'estremità inferiore della sonda deve essere fissata e la sonda deve essere tenuta lontana dal miscelatore per garantire la sicurezza
• Lo strumento deve essere messo a terra in modo affidabile
• La sonda non può essere installata nell'ugello di riempimento (o nella fessura) e altri flussi di materiale direttamente attraverso il luogo.Se ciò non è possibile, installare una partizione tra la sonda e l'ugello di riempimento (o fessura).
• Lo spazio di installazione deve essere considerato quando è installata la sonda ad asta rigida dello strumento.La sonda del cavo deve essere raddrizzata dopo l'installazione per evitare cortocircuiti con la parete del serbatoio
• L'installazione deve essere molto attenta a non danneggiare l'isolamento della sonda.L'estremità centrale e lo strato di schermatura della sonda non devono essere in contatto con l'interfaccia di installazione o la parete del serbatoio ed evitare l'usura meccanica della sonda con l'interfaccia di installazione, la parete del contenitore, il materiale, ecc. durante l'uso della sonda
• Il tubo di protezione dello strumento non deve presentare ristagni d'acqua, altrimenti metterebbe in pericolo l'elettronica dello strumento

Livello di ammissione Rf metroConnessione elettrica

• Si consiglia un cavo con relativa certificazione.
• Con i cavi inguainati, lo schermo deve essere collegato sia al pavimento dello strumento che all'alimentazione della sala di controllo
• Le dimensioni del diametro del cavo sono consigliate tra 6~12nnn per garantire le prestazioni di tenuta dell'ingresso.

Collegamento di sistema

Il misuratore di livello di ammissione a radiofrequenza è uno strumento a sicurezza intrinseca.Per situazioni pericolose è necessario installare un cancello di sicurezza autenticato sul circuito di alimentazione dello strumento.È possibile utilizzare una connessione a porta singola o doppia, ma la modalità di connessione è diversa.
