Dettagli:
|
Applicazioni: | Solido ultraelevato dell'isolamento | Tipo di sonda: | Corda molle |
---|---|---|---|
Campo di misura: | 0~30m | Collegamento trattato: | Filettatura, flangia (facoltativa), |
Grado di protezione: | Strumento IP67, IP67 dell'esposizione | Temperatura di funzionamento: | -40~250℃ |
Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Alimentazione elettrica: | (13-35) VCC |
Evidenziare: | Sensore di livello di ammissione RF a corda morbida,Sensore di livello di ammissione RF 30 m,Trasmettitore di livello RF 30 m |

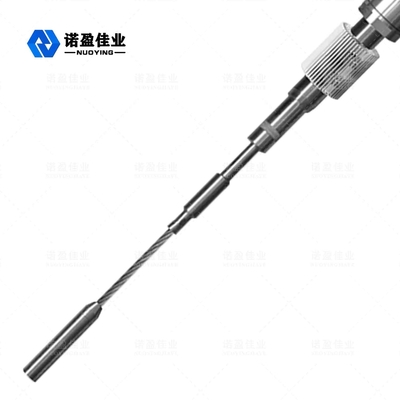

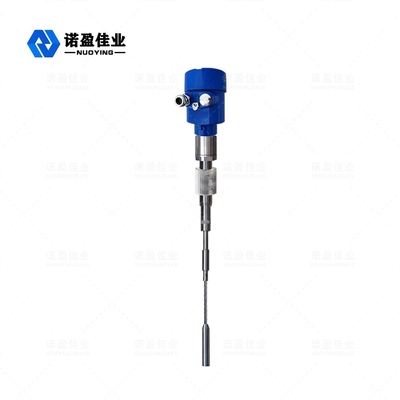

Misuratore di livello di ammissione NYSP-Z24 Rf
Il misuratore di livello di ammissione NYSP-Z24 Rf si basa sul principio dei prodotti di misurazione del livello di ammissione a radiofrequenza in modo continuo. Il prodotto ha un'elevata stabilità, un'elevata sensibilità e ampie applicazioni, ecc. Rispetto al tradizionale misuratore di livello del materiale capacitivo, l'uso del design modulare , può essere conciso e realizzare facilmente il set di strumenti, una volta impostato, può essere un uso normale e una manutenzione gratuita per tutta la vita. Consente agli utenti di comprendere intuitivamente lo stato di funzionamento delle apparecchiature e di affrontare i problemi nel tempo, nelle complesse occasioni industriali come oltre che sicuro e affidabile.
Ammissione Rf Livello metroParametro tecnico
Applicazioni |
Solido ad altissimo isolamento
|
Tipo di sonda |
Solido ad altissimo isolamento
|
Campo di misura | 0~30 m |
Temperatura di processo | -40~250℃ |
Temperatura ambiente | -40 ℃ ~ + 70 ℃ |
Temperatura di conservazione | -20 ℃ ~ + 65 ℃ |
Pressione di processo | -0,1~1,6MPa |
Alimentazione elettrica | (13-35)vDC |
Uscita del segnale | 4...20mA/HART/RS485/Modbus... |
Connessione al processo | Filettatura/flangia (selettiva) |
Classe di protezione | IP67 |
Grado antideflagrante | ExiaⅡCT6 (selettivo) |
Ritardo: | 0 ~ 30 s regolabile |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Installazione dei componenti del sensore
La posizione di installazione dell'elemento sensore (sonda) è solitamente determinata dalla posizione di apertura del contenitore, ma non deve essere installato nel flusso di alimentazione.Quando non c'è una posizione adeguata all'interno del contenitore, si può prendere in considerazione un braccio esterno o un cilindro per l'installazione.
Quando si installa la parete laterale del sensore, l'elettrodo protettivo deve entrare nel contenitore e passare attraverso il materiale sospeso della parete laterale, quindi prestare attenzione alla lunghezza dell'elettrodo protettivo quando si seleziona il tipo.
Per garantire il normale e accurato funzionamento dell'apparecchiatura, attenersi alla seguente procedura per l'installazione:
R. Nel caso di sensori isolanti, l'installazione deve essere molto attenta, perché in questo caso esiste il rischio di danneggiare l'isolamento della sonda, in particolare la sonda capacitiva sottile.
B. L'elemento sensibile non deve essere installato in modo tale che l'ugello di riempimento o la fessura fluiscano direttamente nel materiale.Se ciò non è possibile, installare una partizione tra la sonda e il riempimento.
C. Non smontare il sensore né allentare il coperchio della guarnizione di montaggio.
D. Stringere il sensore con la parte piatta della chiave.
E. Lo schermo deve passare attraverso la parete del serbatoio quando la sonda è installata.
Stai attento:
Non utilizzare sigillanti vulcanizzati monocomponenti a temperatura ambiente per sonde o alloggiamenti degli strumenti, che spesso contengono acido acetico e corrodono gli elementi del circuito.Utilizzare uno speciale sigillante bicomponente (non corrosivo).Consultare il produttore per il sigillante bicomponente specifico.
