Dettagli:
|
Applicazioni: | Interfaccia, occasioni mescolantesi spente e forti | Tipo di sonda: | Barretta d'isolamento dura |
---|---|---|---|
Campo di misura: | 0~6m | Collegamento trattato: | Filettatura, flangia (facoltativa), |
Grado di protezione: | Strumento IP67, IP67 dell'esposizione | Temperatura di funzionamento: | -40~150℃ |
Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Alimentazione elettrica: | (13-35) VCC |
Evidenziare: | Trasmettitore di livello di ammissione RF da 6 m,trasmettitore di livello a stelo isolante duro,sensore di livello a punto RF da 6 m |

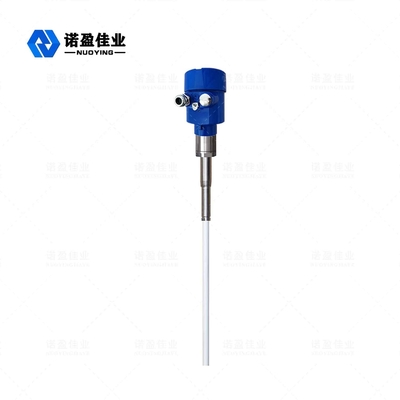

Misuratore di livello di ammissione NYSP-Z23 Rf
L'ammettenza NYSP-Z23 Rf è una nuova tecnologia di controllo del livello sviluppata da capacitiva, che è più affidabile, più accurata e più ampiamente applicabile.È un aggiornamento della tecnologia di livello capacitivo.La cosiddetta ammettenza rf indica il reciproco dell'impedenza nell'elettricità, che è composta da componenti resistive, componenti capacitive e componenti percettive.Rf è lo spettro radio ad alta frequenza, quindi l'ammettenza rf può essere intesa come la misura dell'ammettenza con onde radio ad alta frequenza.Quando lo strumento è in funzione, il sensore dello strumento forma un valore di ammettenza con la parete di perfusione e il mezzo misurato.Quando il livello dell'oggetto cambia, il valore dell'ammettenza cambia di conseguenza.L'unità di circuito converte il valore di ammettenza misurato nell'uscita del segnale del livello dell'oggetto per realizzare la misurazione del livello dell'oggetto.
Livello di ammissione Rf metroParametro tecnico
Applicazioni | Interfaccia, spegnimento, forti occasioni di mixaggio |

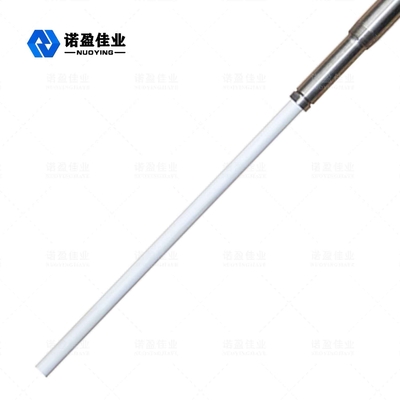

Tipo di sonda | Asta rigida isolante |
Campo di misura | 0~6 m |
Temperatura di processo | -40~150℃ |
Temperatura ambiente | -40 ℃ ~ + 70 ℃ |
Temperatura di conservazione | -20 ℃ ~ + 65 ℃ |
Pressione di processo | -0,1~2,5MPa |
Alimentazione elettrica | (13-35)vDC |
Uscita del segnale | 4...20mA/HART/RS485/Modbus... |
Connessione al processo | Filettatura/flangia (selettiva) |
Classe di protezione | IP67 |
Grado antideflagrante | ExiaⅡCT6 (selettivo) |
Ritardo: | 0 ~ 30 s regolabile |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Ammissione Rf Livello metroOperativo Principio
Misuratore di livello capacitivo tradizionale del materiale, con il livello in aumento, sonde ricoperte di materiale, il valore della capacità del circuito tra la sonda e il fluido (materiale conduttivo) o tra la sonda e la capacità della parete del tubo (materiale isolante) aumenta. A causa del cambio di livello lo squilibrio ha portato a un ponte di capacità, quindi la variazione del valore della capacità dipende dalla costante dielettrica del materiale da testare. Quindi attraverso il rilevamento del segnale, l'amplificazione e infine l'uscita del segnale corrispondente. Misuratore di livello del materiale capacitivo, tuttavia, ci sono alcuni gli svantaggi, soprattutto quando la sonda è sospesa, influiranno seriamente sul risultato della misurazione.
La tecnologia di misurazione dell'ammettenza in radiofrequenza è la tecnologia di misurazione del livello presenta vantaggi unici. Sebbene con il concetto generale di tecnologia di misurazione della capacità siano simili, ma la tecnologia di ammissione rf nell'unità elettronica si è unita alla guida - schermi e circuito di taglio, quindi può realizzare misurazioni di impedenza e reattanza capacitiva da solo.Attraverso il calcolo delle leggi della fisica, qualsiasi materiale è uguale alla dimensione della reattanza capacitiva dell'impedenza, quindi dall'impiccagione può essere misurata e l'influenza del circuito di oscillazione sfasante, rimossa dall'uscita totale.
Sensore del misuratore di livello di ammissione Rf installato nel carico del serbatoio, attraverso la variazione del livello della sonda causata dalla modifica del segnale rf. Guida: gli schermi dell'estremità della sonda possono impedire la corrente a radiofrequenza formata dall'anello sospeso, garantire l'accuratezza della misurazione dello strumento.
La tecnologia di ammissione Rf dei risultati di misurazione ad alta precisione e non è influenzata dalla sospensione della sonda, è attualmente le occasioni più utilizzate in una tecnologia di misurazione. Da bassa temperatura a 100 ℃ a 800 ℃ ad alta temperatura, dal vuoto a 6,3 MPa situazioni di pressione, da gamma ultra corta su larga scala, può essere l'applicazione normale e può essere applicata a diversi tipi di materiale.
Ammissione Rf Livello metroCaratteristiche del progetto
◎ L'esclusivo design del circuito di guida - scudi può migliorare la capacità di resistere all'impiccagione
◎Nessuna misurazione della zona morta, può essere applicata a più di dieci o anche pochi cm di misura di livello
◎L'uscita di stabile e affidabile, ceneri volanti, tranciatura, vapore acqueo, cristallizzazione, cera
◎Nessuna attività, nessuna parte facilmente usurabile, spesso senza pulizia e manutenzione, debugging
