Dettagli:
|
Applicazioni: | In profondità pozzo, gamma di grande misura | Tipo di sonda: | Corda molle |
---|---|---|---|
Campo di misura: | 0~120m | Collegamento trattato: | Filettatura, flangia (facoltativa), |
Grado di protezione: | Strumento IP67, IP67 dell'esposizione | Temperatura di funzionamento: | -40~150℃ |
Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Alimentazione elettrica: | (13-35) VCC |
Evidenziare: | Interruttore di livello di tipo di ammissione IP67,interruttore di livello di tipo di ammissione 120 m,sensore di livello di ammissione IP67 |

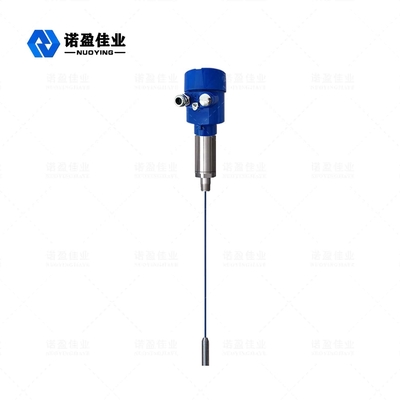

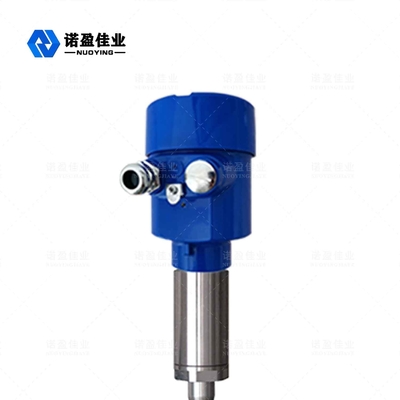

Misuratore di livello di ammissione NYSP-Z20 Soft RopeRf Trasmettitore di livello di misurazione di grandi dimensioni per pozzi profondi
Misuratore di livello di ammissione NYSP-Z20 Rf
Il misuratore di livello di ammissione NYSP-Z20 Rf si basa sul principio dei prodotti di misurazione del livello di ammissione a radiofrequenza continuamente. Il prodotto ha un'elevata stabilità, un'elevata sensibilità e ampie applicazioni, ecc. Rispetto al tradizionale misuratore di livello del materiale capacitivo, l'uso del design modulare , può essere conciso e realizzare facilmente il set di strumenti, una volta impostato, può essere un uso normale e una manutenzione gratuita per tutta la vita. Consente agli utenti di comprendere intuitivamente lo stato di funzionamento delle apparecchiature e di affrontare i problemi nel tempo, nelle complesse occasioni industriali come oltre che sicuro e affidabile.
Livello di ammissione Rf metroParametro tecnico
Applicazioni | Profondo bene, gamma oversize |
Tipo di sonda | Corda morbida |
Campo di misura | 0~120 m |
Temperatura di processo | -40~150℃ |
Temperatura ambiente | -40 ℃ ~ + 70 ℃ |
Temperatura di conservazione | -20 ℃ ~ + 65 ℃ |
Pressione di processo | -0,1~1,6MPa |
Alimentazione elettrica | (13-35)vDC |
Uscita del segnale | 4...20mA/HART/RS485/Modbus... |
Connessione al processo | Filettatura/flangia (selettiva) |
Classe di protezione | IP67 |
Grado antideflagrante | ExiaⅡCT6 (selettivo) |
Ritardo: | 0 ~ 30 s regolabile |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Ammissione Rf Livello metroCaratteristiche del progetto
◎ L'esclusivo design del circuito di guida - scudi può migliorare la capacità di resistere all'impiccagione
◎Nessuna misurazione della zona morta, può essere applicata a più di dieci o anche pochi cm di misura di livello
◎L'uscita di stabile e affidabile, ceneri volanti, tranciatura, vapore acqueo, cristallizzazione, cera
◎Nessuna attività, nessuna parte facilmente usurabile, spesso senza pulizia e manutenzione, debugging
Ammissione Rf Livello metroRequisiti di installazione
Istruzioni per l'installazione
(1) la sonda del misuratore e l'altra sonda devono avere spazio sufficiente, la proposta è superiore a 600 mm, vedere "1" e "2", "2" e "3" nell'immagine.
(2) dovrebbe esserci spazio sufficiente tra la sonda dello strumento e la porta di alimentazione e la proposta è maggiore di 600 mm, come mostrato in fig.1. In caso contrario, lo strumento non funzionerà correttamente.
Vedi "4" nell'immagine.
(3) la sonda non riesce a raggiungere il fondo del serbatoio. Vedere la sonda "4" troppo lunga. Deve essere tagliata corta. In caso contrario, lo strumento non funzionerà correttamente.
(4) l'estremità inferiore della sonda non può entrare nell'intervallo del cono dell'uscita del cono. Vedere "5" nella figura, tale installazione, la capacità di tensione del materiale in questo luogo
Facile da danneggiare la sonda o danneggiare il tetto.
(5) assicurarsi che ci sia una distanza sufficiente tra i materiali che sono attaccati ai silos e ai silos e che la proposta sia superiore a 600 mm, come mostrato in fig.2. È troppo vicino al muro, detective
La minima oscillazione della testina entrerà in contatto con il materiale sulla parete o sulla parete, causando un malfunzionamento dello strumento, come mostrato in FIG.6.
(6) vedere "6)" nell'immagine, l'installazione laterale, chiamata anche installazione del tipo a canna da pesca, non consiglia tale installazione.
FICO.4 dettagli del fondo del serbatoio sono i seguenti:
La sonda in figura A deve essere raddrizzata per evitare di urtare la parete.
La sonda in figura B è troppo lunga e deve essere troncata. Contattare il produttore per tempi brevi.
