Dettagli:
|
Applicazione tipica: | In profondità pozzo, vasta gamma | Materiale dell'antenna: | cavi flessibili 304 (facoltativi) |
---|---|---|---|
Alimentazione elettrica: | 24 VD C | temperatura media: | -40~+ 150℃ |
Pressione trattata: | -0,1 ~ MPa 1,6 | legame di procedura: | 3/4 di filo di B S P T, flangia (facoltativa) |
livelli di protezione: | IO P67 | uscita del segnale: | 4… 20mA/RS485 |
Evidenziare: | Sensore di livello di ammissione RF IP67,cavi flessibili 304 Trasmettitore di livello RF |

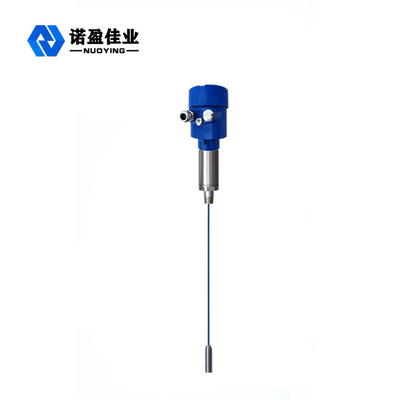

NYSP-M20 alto trasmettitore del livello di entrata di affidabilità rf senza la misura di zona morta
Il principio di lavoro NYSP-M20 di alto trasmettitore del livello di entrata di affidabilità rf senza la misura di zona morta
La tecnica di misura della conducibilità di rf è una tecnica di misura di posizione con i vantaggi unici. Sebbene simile al concetto della tecnologia generale di misura di capacità, la tecnologia della conduzione di rf aggiunga il circuito dello Guidare-schermo ed il circuito del selettore rotante all'unità elettronica, così permettendo alla misura separata dell'impedenza e del capacaciance. Calcolato dalle leggi di fisica, l'impedenza e il toleracitivity di tutto il pendente sono uguali, in modo dagli effetti del pendente possono essere misurati ed eliminarsi dall'uscita totale tramite di sfasamento del circuito oscillante.
La sonda del metro del livello di entrata di radiofrequenza è installata nel serbatoio ed il cambiamento del segnale di radiofrequenza causato dal cambiamento del livello è ottenuto attraverso la sonda. L'estremità movente dello schermo della sonda può impedire la rf corrente il passaggio attraverso il materiale d'attaccatura per formare un ciclo, così assicurando l'accuratezza della misura dello strumento.
Caratteristiche del progetto NYSP-M20 di alto trasmettitore del livello di entrata di affidabilità rf senza la misura di zona morta
◎anti attaccatura: la progettazione di circuito movente unica dello schermo migliora l'anti abilità d'attaccatura
◎gamma dell'alimentazione elettrica: gamma di lavoro dell'alimentazione elettrica: 13 ~ 35vdc
◎temperatura di processo della sonda: - 100 ℃ ~ ℃ 800
◎Nessuna misura di zona morta, può applicarsi a una vasta gamma di occasioni livellate materiali di misura di più di dieci centimetri o persino di parecchi centimetri
◎Il campo di misura massimo può raggiungere cento metri, anche centinaia dei metri
◎La misura materiale viscosa dell'interfaccia è un grande vantaggio di questo strumento
◎uscita stabile ed affidabile, resistente alla cenere volatile, al materiale di caduta, al vapore acqueo, alla cristallizzazione ed alla cera
◎nessun movimento, non parti facili da indossare, nessun pulizia, manutenzione e ricerca degli errori regolari
Alto trasmettitore tecnico del livello di entrata di affidabilità rf di parametri NYSP-M20 senza la misura di zona morta
Applicazione tipica | Liquido (corrosione, conducibilità, costante dielettrica bassa, mescolare, interfaccia, disidratazione elettrica, viscosità, gamma in profondità bene, ultra vasta ed altre occasioni) |
Polvere (conducibilità, polvere d'isolamento, ecc.) | |
Solido (conducibilità, isolare, solido d'isolamento a temperatura ultraelevata, ecc.) | |
modello del prodotto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
Forma dell'antenna
|
Cavo molle, cavo molle isolato, cavo molle non isolato, barretta dura, barretta dura isolata, barretta dura isolata ad entrambe l'estremità, barretta dura cilindrica |
Materiale dell'antenna | PTFE, 304.316 |
campo di misura | 3m, 20m (in profondità il pozzo può misurare le centinaia di metri e può essere personalizzato) |
Lunghezza d'onda | 635-650mm |
Precisione di misura | 0.05%~0.1%F.S |
Alimentazione elettrica | 24VDC |
uscita del segnale |
4… 20mA/HART/RS485/Modbus…. |
Temperatura trattata | -40~+130℃, - 100~+200℃, -40~+260℃, -50~+500℃ |
Pressione trattata |
-0.1~1.6MPa, - 0.1~4.0MPa, -0.1~6.3MPa |
Collegamento trattato | filettatura, flangia (selezionabile) |
Interfaccia elettrica | M20*1.5, ″ NPT DEL ½ |
livelli di protezione | IP65, IP67, IP68 (selezionabili) |
Grado protetto contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
