Dettagli:
|
| Applicazione tipica: | Liquido costante dielettrico basso | Materiale dell'antenna: | Barretta dura del barilotto |
|---|---|---|---|
| Alimentazione elettrica: | 24 VCC | temperatura media: | -40~+200℃ |
| Pressione trattata: | -0.1~8.0MPa | legame di procedura: | Filo, flangia (facoltativa) |
| livelli di protezione: | IP6 7 | classificazione protetta contro le esplosioni: | ExiaIICT6 (facoltativo) |
| Evidenziare: | Trasmettitore di livello RF ad asta rigida a barilotto,trasmettitore di liquido RF a basso dielettrico costante |
||

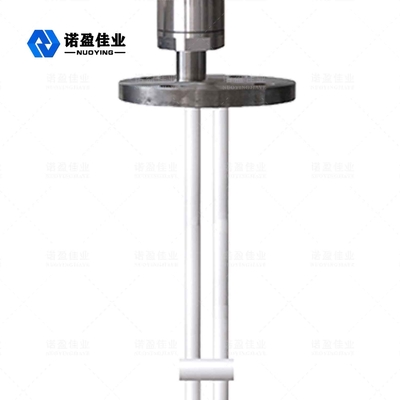

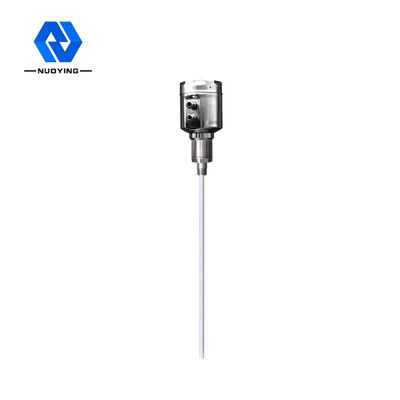

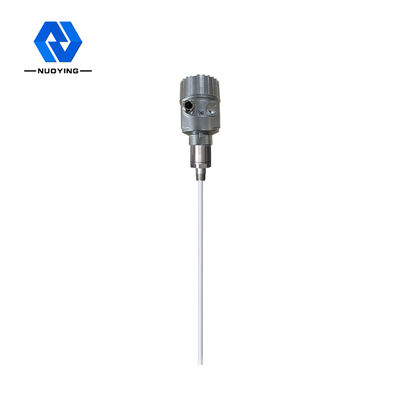

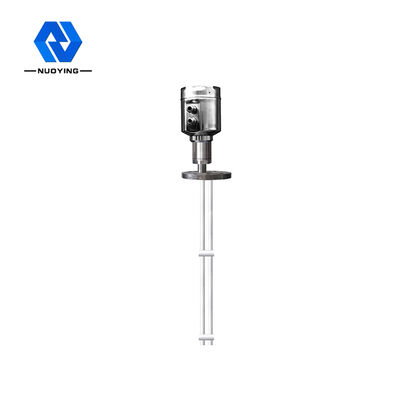

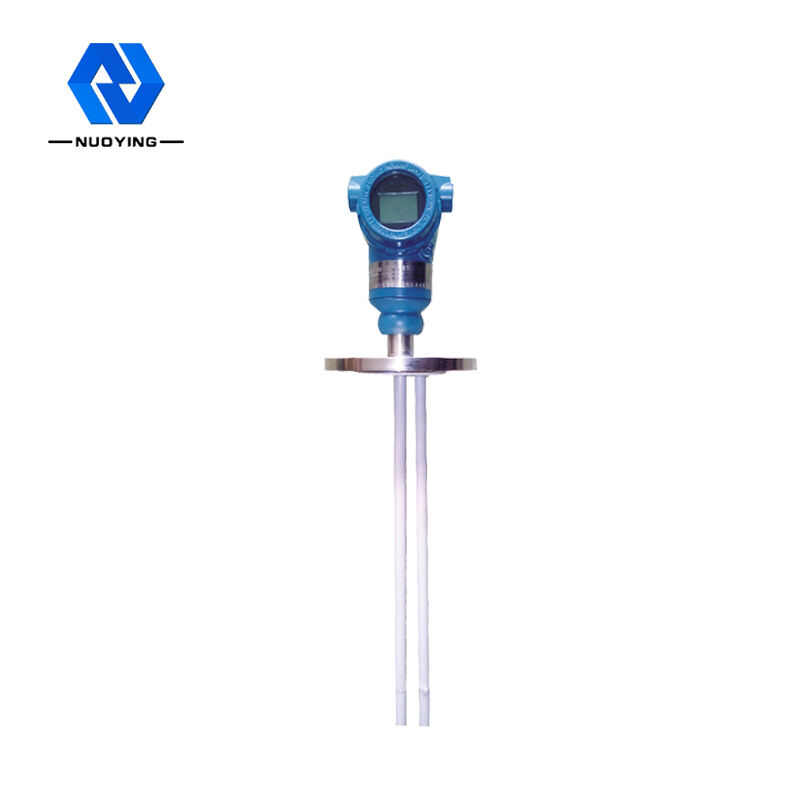

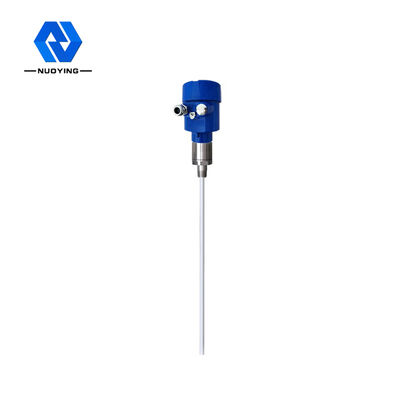

NYSP-M21 Trasmettitore di livello di ammissione RF per liquido a bassa costante dielettrica
Il principio di funzionamento del trasmettitore del livello di ammissione RF NYSP-M21 per liquido a bassa dielettrica costante
Il misuratore di livello di ammissione RF è composto principalmente da una parte di rilevamento e una parte di trasmissione.La parte di rilevamento comprende una sonda, un involucro protettivo, ecc.;, Amplificatore di modulazione, collegamento di smorzamento del filtro, limite di tensione e circuito di conversione tensione-corrente, ecc. Secondo il principio del ponte, l'aumento della capacità dovuto all'aumento del livello del liquido rende il ponte sbilanciato.Allo stesso tempo, la tensione di uscita del demodulatore, che è proporzionale allo squilibrio del ponte, viene filtrata e amplificata, smorzata in uscita e convertita in tensione/corrente.Segnale di corrente 4-20 mA proporzionale al livello.Che si tratti di un misuratore di livello di capacità a radiofrequenza o di un misuratore di livello di ammissione a radiofrequenza, può misurare con precisione il livello del mezzo, ma rispetto al normale misuratore di livello di capacità a radiofrequenza, il misuratore di livello di ammissione a radiofrequenza è più adatto per misurare il livello del materiale, perché può L'influenza del materiale sospeso sulla misurazione del livello del materiale è ben gestita.
Caratteristiche del progettodi NYSP-M21 Trasmettitore di livello di ammissione RF per liquido a bassa dielettrica costante
◎ anti-impiccagione: l'esclusivo design del circuito dello scudo di guida migliora l'abilità anti-impiccagione
◎ intervallo di alimentazione: intervallo di funzionamento dell'alimentatore: 13 ~ 35 vdc
◎ temperatura di processo della sonda: - 100 ℃ ~ 800 ℃
◎Nessuna misurazione della zona morta, può essere applicata a un'ampia gamma di occasioni di misurazione del livello del materiale di oltre dieci centimetri o anche di diversi centimetri
◎Il campo di misura massimo può raggiungere centinaia di metri, anche centinaia di metri
◎La misurazione dell'interfaccia del materiale viscoso è un grande vantaggio di questo strumento
◎ uscita stabile e affidabile, resistente a ceneri volanti, materiale in caduta, vapore acqueo, cristallizzazione e cera
◎nessun movimento, nessuna parte facile da indossare, nessuna pulizia regolare, manutenzione e debug
parametri tecnicidi NYSP-M21 Trasmettitore di livello di ammissione RF per liquido a bassa dielettrica costante
| Applicazione tipica | Liquido (corrosione, conducibilità, bassa costante dielettrica, agitazione, interfaccia, disidratazione elettrica, viscosità, pozzo profondo, gamma ultra ampia e altre occasioni) |
| Polveri (conducibilità, polvere isolante, ecc.) | |
| Solido (solido di conducibilità, isolante, isolante ad altissima temperatura, ecc.) | |
|
Modello di prodotto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forma dell'antenna
|
Cavo morbido, cavo morbido isolato, cavo morbido non isolato, stelo rigido, stelo rigido isolato, stelo rigido isolato su entrambe le estremità, stelo rigido cilindrico |
| Materiale dell'antenna | PTFE,304,316 |
| campo di misura | 3 m, 20 m (il pozzo profondo può misurare centinaia di metri e può essere personalizzato) |
| Lunghezza d'onda | 635-650 mm |
| Precisione di misura | 0,05%~0,1%FS |
| Alimentazione elettrica | 24 V CC |
|
uscita del segnale |
4...20mA/HART/RS485/Modbus…. |
| Temperatura di processo | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
| Pressione di processo |
-0.1~1.6MPa, -0.1~4.0MPa, -0.1~6.3MPa |
| Connessione al processo | filettatura, flangia (selezionabile) |
| Interfaccia elettrica | M20*1,5,½ ″NPT |
| livelli di protezione | IP65, IP67, IP68 (selezionabile) |
| Grado antideflagrante | Exia II CT6 Ga,Exd II CT6 Gb(Vedi certificato per i dettagli) |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
