Dettagli:
|
| uscita del segnale: | 4… 20mA/HART/RS485/Modbus | Processo Pressureterface: | -0.1~4.0Mpa |
|---|---|---|---|
| Applicazione tipica: | Liquido, polvere, solido ， Interfaccia materiali viscosi | Modelli di prodotto: | NYSP-M19 |
| Tipo di antenna: | Cavo flessibile, cavo flessibile isolato, asta rigida | Materiale dell'antenna: | PTFE, 304, 316 |
| Precisione della temperatura di processo: | -40~+130℃ | Campo di misura: | 0~20 m |

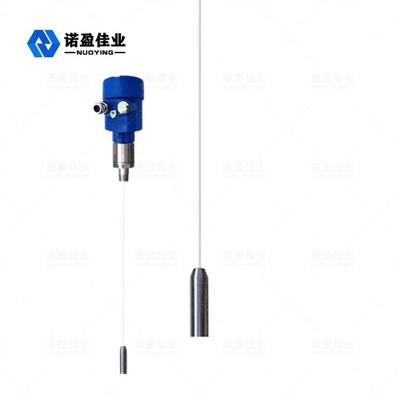

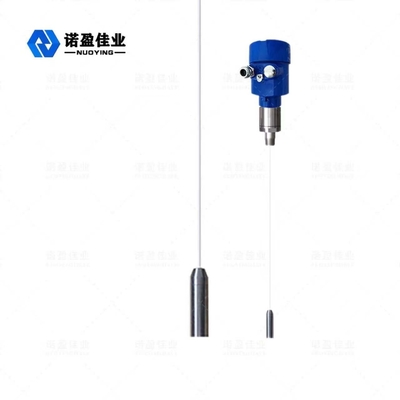

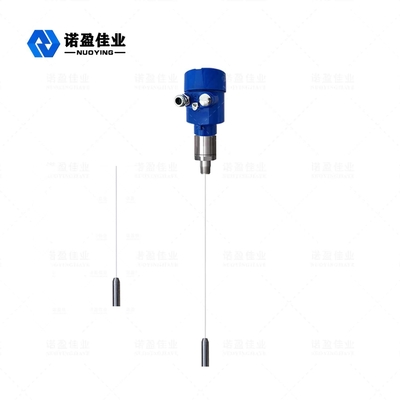

NYSP-M19 Misuratore di livello di misurazione dell'interfaccia di materiali viscosi ad ammissione RF
NYSP-M19 Principio di funzionamento del misuratore di livello di ammissione RF
Il livello di inclusione RF è un prodotto di misurazione del livello continuo basato sul principio di inclusione RF.Questo prodotto presenta i vantaggi di un'elevata stabilità, un'elevata sensibilità e un'ampia applicazione.Rispetto allo stadio condensatore convenzionale, utilizza un design modulare e può essere facilmente configurato strumenti.Dopo che la configurazione è completa, può essere utilizzata normalmente e può essere mantenuta per tutta la vita.Usa la casa per visualizzare le operazioni e affrontare i problemi in modo tempestivo.È anche sicuro e affidabile in ambienti industriali complessi.
La tecnologia di misurazione della conducibilità Rf è una tecnologia di misurazione del livello con vantaggi unici.Sebbene il concetto sia molto simile alle tecniche generali di misurazione della capacità, le tecniche di conduzione RF aggiungono un circuito di schermatura del pilotaggio e un circuito chopper all'unità elettronica, consentendo la misurazione indipendente dell'impedenza e della resistenza della capacità.Le leggi della fisica calcolano che l'impedenza di qualsiasi sospensione e la resistenza di capacità di qualsiasi sospensione siano uguali, quindi l'effetto della sospensione può essere misurato dallo sfasamento del circuito oscillante ed eliminato dall'uscita totale.
La sonda del conduttimetro RF è installata nel serbatoio di accumulo e attraverso la sonda si ottiene il segnale RF causato dalla variazione di potenziale elettrico.Il coperchio dell'azionamento della sonda impedisce che la corrente RF venga deviata attraverso il materiale di sospensione per formare un anello, garantendo così l'accuratezza della misurazione dello strumento.
|
Applicazione tipica |
Liquido, polvere, solido,Interfaccia materiali viscosi |
| Modelli di prodotto |
NYSP-M19 |
| Tipo di antenna | Cavo flessibile, cavo flessibile isolato, asta rigida |
| Materiale dell'antenna | PTFE, 304, 316 |
| Campo di misura | 0 ~ 20 m (centinaia di metri possono essere misurati per pozzi profondi, personalizzati) |
| Accuratezza di misurazione | 0,05% ~ 0,1% F.S |
| Alimentazione elettrica | 24 V CC |
| Uscita segnale | 4...20mA/HART/RS485/Modbus... |
| Temperatura di processo | -40~+130℃ |
| Pressione di processo | -0.1～4.0MPa |
| Connessione al processo | Filettatura, flangia (opzionale) |
| Interfaccia elettrica | M20 × 1,5, ½ "NPT |
| Grado di protezione | IP65, IP67, IP68 (opzionale) |
| Grado antideflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (vedi certificato per dettagli) |
Nota: i prodotti possono essere personalizzati e progettati in base alle specifiche esigenze degli utenti!
NYSP-M19 Caratteristiche di progettazione del misuratore di livello di ammissione RF
L'esclusivo materiale anti-sospensione guida il design del circuito di schermatura, che migliora la capacità del materiale anti-sospensione.
Scala di potenza.13 ~ 35 V c.c
Temperatura di processo della sonda adattiva.-100℃ ~ 800℃
Le misurazioni dell'angolo morto non possono essere applicate a misurazioni orizzontali di 12 centimetri o anche di pochi centimetri
Il campo di misura massimo può essere di centinaia di metri o addirittura di centinaia di metri
La misurazione dell'interfaccia di materiali viscosi è il più grande vantaggio dello strumento
Uscita stabile e affidabile, resistente alla farina, al ruvido, al vapore acqueo, al cristallo, all'affondamento della cera
Non mantenere, non spostare parti, parti non facili da indossare, non pulire, mantenere ed eseguire regolarmente il debug
