Dettagli:
|
| uscita del segnale: | 4… 20mA/HART/RS485/Modbus | Processo Pressureterface: | -0.1~4.0Mpa |
|---|---|---|---|
| Applicazione tipica: | Liquido, polvere, solido isolante ad altissima temperatura | Modelli di prodotto: | NYSP-M20 |
| Tipo di antenna: | Cavo flessibile, asta rigida | Materiale dell'antenna: | PTFE, 304, 316 |
| Precisione della temperatura: | -40~+130℃,-100~+200℃ | Campo di misura: | 0~20 m |

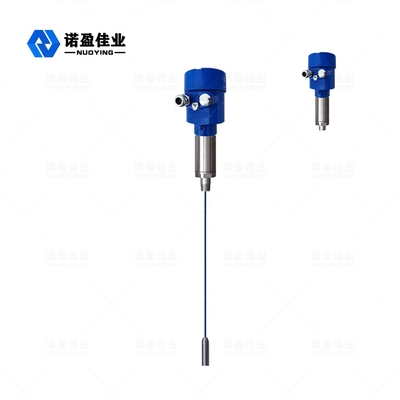

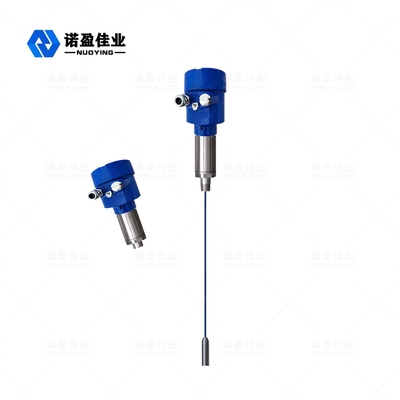

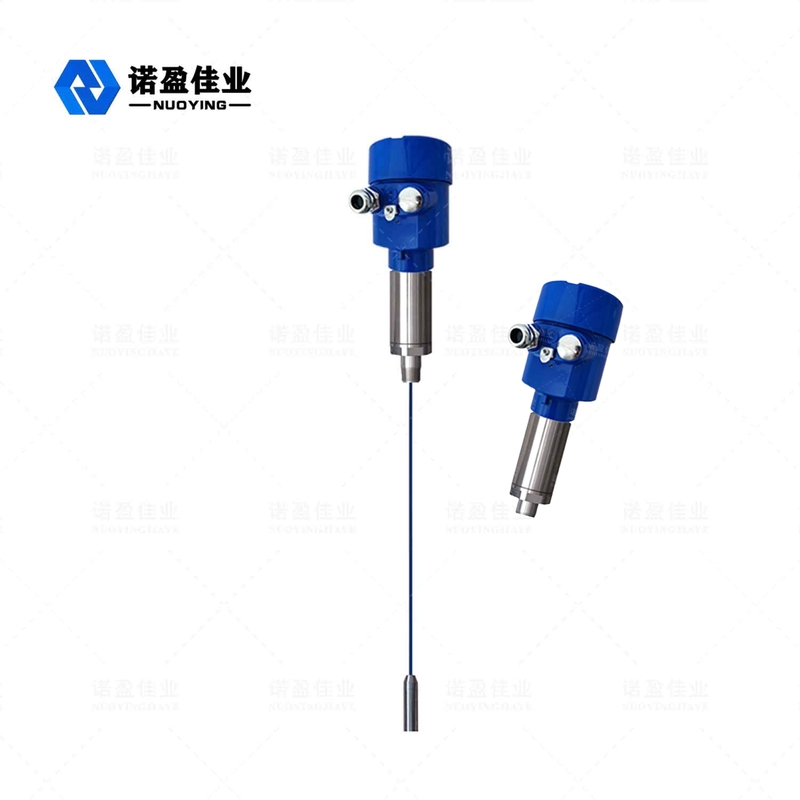

NYSP-M20 Misuratore di livello in PTFE per resistenza alle ceneri volanti RF
NYSP-M20 Principio di funzionamento del misuratore di livello di ammissione RF
Il misuratore di livello di ammettenza RF è un prodotto di misurazione del livello continuo basato sul principio di ammettenza RF.Il prodotto presenta i vantaggi di elevata stabilità, alta sensibilità e ampia applicazione.Rispetto al tradizionale misuratore di livello capacitivo, il design modulare può essere utilizzato per impostare lo strumento in modo semplice e conveniente.Una volta completata l'impostazione, può essere utilizzato normalmente e senza manutenzione per tutta la vita.Consente agli utenti di comprendere in modo intuitivo il funzionamento dell'apparecchiatura e di affrontare tempestivamente i problemi.È anche sicuro e affidabile in occasioni industriali complesse.
La tecnologia di misurazione della conducibilità Rf è una tecnologia di misurazione del livello con vantaggi unici.Sebbene il concetto sia molto simile alle tecniche generali di misurazione della capacità, le tecniche di conduzione RF aggiungono un circuito di schermatura del pilotaggio e un circuito chopper all'unità elettronica, consentendo la misurazione indipendente dell'impedenza e della resistenza della capacità.Le leggi della fisica calcolano che l'impedenza di qualsiasi sospensione e la resistenza di capacità di qualsiasi sospensione siano uguali, quindi l'effetto della sospensione può essere misurato dallo sfasamento del circuito oscillante ed eliminato dall'uscita totale.
La sonda del conduttimetro RF è installata nel serbatoio di accumulo e attraverso la sonda si ottiene il segnale RF causato dalla variazione di potenziale elettrico.Il coperchio dell'azionamento della sonda impedisce che la corrente RF venga deviata attraverso il materiale di sospensione per formare un anello, garantendo così l'accuratezza della misurazione dello strumento.
|
Applicazione tipica |
Liquido, polvere, solido isolante ad altissima temperatura |
| Modelli di prodotto |
NYSP-M20 |
| Tipo di antenna | Cavo flessibile, asta rigida |
| Materiale dell'antenna | PTFE, 304, 316 |
| Campo di misura | 0 ~ 20 m (centinaia di metri possono essere misurati per pozzi profondi, personalizzati) |
| Accuratezza di misurazione | 0,05% ~ 0,1% F.S |
| Alimentazione elettrica | 24 V CC |
| Uscita segnale | 4...20mA/HART/RS485/Modbus... |
| Temperatura di processo | -40~+130℃,-100~+200℃ |
| Pressione di processo | -0.1～4.0MPa |
| Connessione al processo | Filettatura, flangia (opzionale) |
| Interfaccia elettrica | M20 × 1,5, ½ "NPT |
| Grado di protezione | IP65, IP67, IP68 (opzionale) |
| Grado antideflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (vedi certificato per dettagli) |
Nota: i prodotti possono essere personalizzati e progettati in base alle specifiche esigenze degli utenti!
NYSP-M20 Caratteristiche di progettazione del misuratore di livello di ammissione RF
L'esclusivo materiale anti-sospensione guida il design del circuito di schermatura, può migliorare la capacità del materiale anti-sospensione.
Scala di potenza.13 ~ 35 V c.c
Temperatura di processo della sonda adattiva.-100℃ ~ 800℃
Nessuna misura cieca non può essere applicata a misure orizzontali di 12 centimetri o anche di pochi centimetri
Il campo di misura massimo può essere di centinaia di metri o addirittura di centinaia di metri
La misurazione dell'interfaccia di materiali viscosi è il più grande vantaggio dello strumento
Uscita stabile e affidabile, resistente alla farina, al ruvido, al vapore acqueo, al cristallo, all'affondamento della cera
Non mantenere, nessuna parte in movimento, parti non facili da indossare, non pulire, mantenere ed eseguire regolarmente il debug
