Dettagli:
|
Processo Pressureterface: | -0.1~4.0Mpa | uscita del segnale: | 4… 20mA/HART/RS485/Modbus |
---|---|---|---|
Tipo di antenna: | Cavo flessibile, asta rigida, asta rigida isolata su entrambe le estremità | Applicazione tipica: | Liquido, polvere, solida |
Modelli di prodotto: | NYSP-M21 | Materiale dell'antenna: | PTFE, 304, 316 |
Precisione della temperatura: | -40~+130℃ | Campo di misura: | 3 m, 20 m |

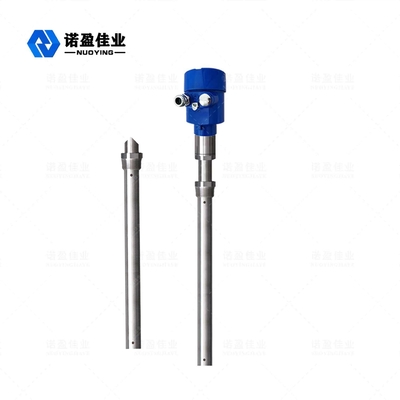

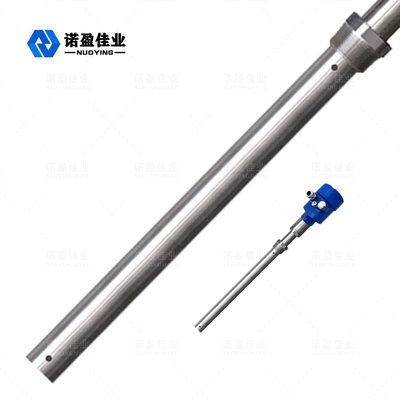

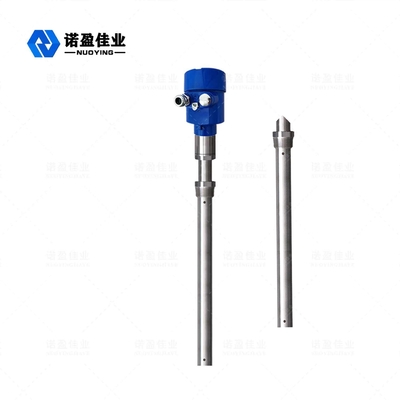

Misuratore di livello con tecnologia unica di misurazione del livello RF NYSP-M21
NYSP-M21 Principio di funzionamento del misuratore di livello di ammissione RF
Il misuratore di livello di ammettenza RF è un prodotto di misurazione del livello continuo basato sul principio di ammettenza RF.Il prodotto presenta i vantaggi di elevata stabilità, alta sensibilità e ampia applicazione.Rispetto al tradizionale misuratore di livello capacitivo, il design modulare può essere utilizzato per impostare lo strumento in modo semplice e conveniente.Una volta completata l'impostazione, può essere utilizzato normalmente e senza manutenzione per tutta la vita.Consente agli utenti di comprendere in modo intuitivo il funzionamento dell'apparecchiatura e di affrontare tempestivamente i problemi.È anche sicuro e affidabile in occasioni industriali complesse.
La tecnologia di misurazione della conducibilità in radiofrequenza è una tecnologia di misurazione del livello dei liquidi con vantaggi unici.Sebbene questo concetto sia molto simile alla tecnologia di misurazione della capacità generale, la tecnologia di conduzione RF aggiunge un circuito di schermatura dell'azionamento e un circuito chopper all'unità elettronica, consentendo così la misurazione indipendente dell'impedenza e della resistenza della capacità.La legge fisica calcola che l'impedenza di qualsiasi sospensione è uguale alla resistenza di capacità di qualsiasi sospensione, quindi l'influenza della sospensione può essere misurata dallo sfasamento del circuito oscillante ed eliminata dall'uscita totale.
La sonda del conduttimetro a radiofrequenza è installata nel serbatoio di accumulo e attraverso la sonda si ottiene il segnale a radiofrequenza causato dalla variazione di potenziale.Il coperchio dell'azionamento della sonda può impedire alla corrente RF di girare per formare un anello attraverso il materiale sospeso, garantendo così l'accuratezza della misurazione dello strumento.
Applicazione tipica |
Liquido, polvere, solido |
Modelli di prodotto |
NYSP-M21 |
Tipo di antenna | Cavo flessibile, asta dura,Asta rigida isolata su entrambe le estremità |
Materiale dell'antenna | PTFE, 304, 316 |
Campo di misura | 0 ~ 20 m (centinaia di metri possono essere misurati per pozzi profondi, personalizzati) |
Accuratezza di misurazione | 0,05% ~ 0,1% F.S |
Alimentazione elettrica | 24 V CC |
Uscita segnale | 4...20mA/HART/RS485/Modbus... |
Temperatura di processo | -40~+130℃ |
Pressione di processo | -0.1~4.0MPa |
Connessione al processo | Filettatura, flangia (opzionale) |
Interfaccia elettrica | M20 × 1,5, ½ "NPT |
Grado di protezione | IP65, IP67, IP68 (opzionale) |
Grado antideflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (vedi certificato per dettagli) |
Nota: i prodotti possono essere personalizzati e progettati in base alle specifiche esigenze degli utenti!
NYSP-M21 Caratteristiche di progettazione del misuratore di livello di ammissione RF
L'esclusivo materiale anti-sospensione guida il design del circuito di schermatura, può migliorare la capacità del materiale anti-sospensione.
Scala di potenza.13 ~ 35 V c.c
Temperatura di processo della sonda adattiva.-100℃ ~ 800℃
Nessuna misura cieca non può essere applicata a misure orizzontali di 12 centimetri o anche di pochi centimetri
Il campo di misura massimo può essere di centinaia di metri o addirittura di centinaia di metri
La misurazione dell'interfaccia di materiali viscosi è il più grande vantaggio dello strumento
Uscita stabile e affidabile, resistente alla farina, al ruvido, al vapore acqueo, al cristallo, all'affondamento della cera
Non mantenere, nessuna parte in movimento, parti non facili da indossare, non pulire, mantenere ed eseguire regolarmente il debug
