Dettagli:
|
| Processo Pressureterface: | -0.1~4.0Mpa | uscita del segnale: | 4… 20mA/HART/RS485/Modbus |
|---|---|---|---|
| Tipo di antenna: | Cavo flessibile, asta rigida | Applicazione tipica: | Liquido, polvere, solida |
| Modelli di prodotto: | NYSP-M22 | Materiale dell'antenna: | PTFE, 304, 316 |
| Precisione della temperatura: | -40~+130℃ | Campo di misura: | 3 m, 20 m |

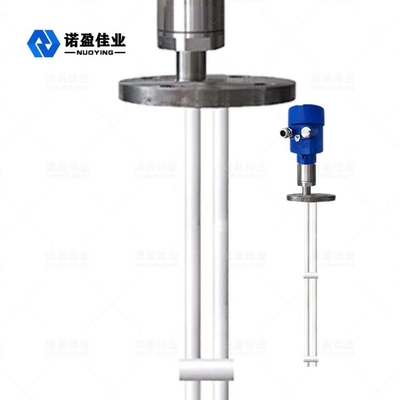

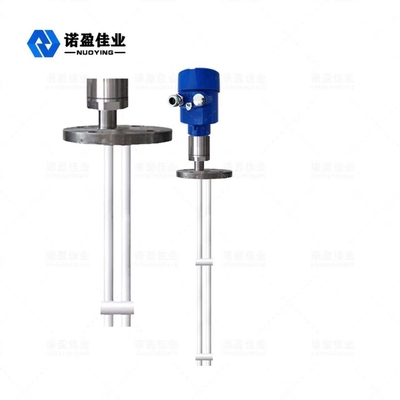

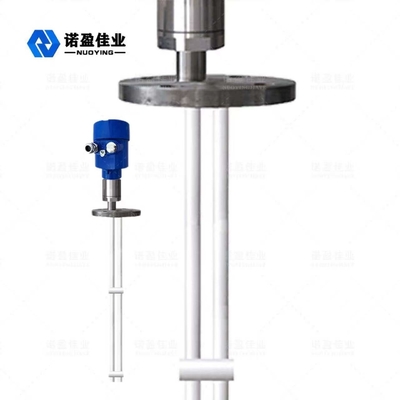

Misuratore di livello per applicazioni ad ampia gamma ad alta sensibilità RF NYSP-M22
NYSP-M22 Principio di funzionamento del misuratore di livello di ammissione RF
Il misuratore di livello del liquido di ammettenza RF è un prodotto di misurazione continua del livello del liquido basato sul principio di ammettenza RF.Il prodotto presenta i vantaggi di un'elevata stabilità, un'elevata sensibilità e un'ampia gamma di applicazioni.Rispetto al tradizionale misuratore di livello del liquido capacitivo, il design modulare può rendere la configurazione dello strumento semplice e conveniente.Dopo l'impostazione, può essere utilizzato normalmente e senza manutenzione per tutta la vita.Consente agli utenti di comprendere in modo intuitivo il funzionamento delle apparecchiature e di affrontare i problemi in modo tempestivo.È anche sicuro e affidabile in occasioni industriali complesse.
La tecnologia di misurazione della conducibilità in radiofrequenza è una tecnologia di misurazione del livello dei liquidi con vantaggi unici.Sebbene questo concetto sia molto simile alla tecnologia di misurazione della capacità generale, la tecnologia di conduzione RF aggiunge un circuito di schermatura del pilotaggio e un circuito chopper all'unità elettronica, consentendo così la misurazione indipendente dell'impedenza e della resistenza della capacità.La legge fisica calcola che l'impedenza di qualsiasi sospensione è uguale alla resistenza capacitiva di qualsiasi sospensione, quindi l'influenza della sospensione può essere misurata dallo sfasamento del circuito oscillante ed eliminata dall'uscita totale.
La sonda del conduttimetro a radiofrequenza è installata nel serbatoio di accumulo e attraverso la sonda si ottiene il segnale a radiofrequenza causato dalla variazione di potenziale.Il coperchio dell'azionamento della sonda può impedire alla corrente RF di formare un anello attraverso il materiale sospeso, garantendo così l'accuratezza della misurazione dello strumento.
|
Applicazione tipica |
Liquido, polvere, solido |
| Modelli di prodotto |
NYSP-M22 |
| Tipo di antenna | Cavo flessibile, asta rigida |
| Materiale dell'antenna | PTFE, 304, 316 |
| Campo di misura | 0 ~ 20 m (centinaia di metri possono essere misurati per pozzi profondi, personalizzati) |
| Accuratezza di misurazione | 0,05% ~ 0,1% F.S |
| Alimentazione elettrica | 24 V CC |
| Uscita segnale | 4...20mA/HART/RS485/Modbus... |
| Temperatura di processo | -40~+130℃ |
| Pressione di processo | -0.1～4.0MPa |
| Connessione al processo | Filettatura, flangia (opzionale) |
| Interfaccia elettrica | M20 × 1,5, ½ "NPT |
| Grado di protezione | IP65, IP67, IP68 (opzionale) |
|
Grado antideflagrante |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (vedi certificato per dettagli) |
Nota: i prodotti possono essere personalizzati e progettati in base alle specifiche esigenze degli utenti!
NYSP-M22 Caratteristiche di progettazione del misuratore di livello di ammissione RF
Il design unico del circuito di schermatura del materiale anti sospensione può migliorare le prestazioni dei materiali anti sospensione.
Scala di potenza.13~35 V CC
Temperatura di processo della sonda adattiva: 100 ℃ ~ 800 ℃
Nessuna misurazione cieca non può essere applicata alla misurazione orizzontale di 12 cm o anche di diversi cm
Il campo di misura massimo può essere di diverse centinaia di metri o anche di diverse centinaia di metri
La misurazione dell'interfaccia di materiali viscosi è il più grande vantaggio dello strumento
Produzione stabile e affidabile, resistente a farina, rugosità, vapore, cristallizzazione e deposizione di cera
Mancata manutenzione, parti non in movimento, parti non soggette a usura, pulizia, manutenzione e messa in servizio irregolari
