| Marchio: | NUOYING |
| Numero di modello: | NYSP-Z20 |
| MOQ: | 1 pc |
| prezzo: | $326~$558/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |
NYSP-Z20 RF Admission Level Gauge per pozzi profondi con display digitale 4-20mA e sonda a cavo 304
NYSP-Z20RFIndicatore del livello di ammissionePrincipio di funzionamento
La tecnologia di misurazione della conduttività RF è una tecnologia di misurazione del livello con vantaggi unici.la tecnica di conduttività RF incorpora un circuito di schermo del conducente e un circuito di elicottero nell'unità elettronica, in modo che l'impedenza e la resistenza della capacità possano essere misurate separatamente. L'impedenza e la reattività di qualsiasi pendente sono calcolate dalle leggi della fisica per essere uguali in grandezza,quindi l'effetto del pendente può essere misurato ed eliminato dalla produzione totale da spostamento di fase del circuito oscillatore.
La sonda del misuratore del livello del liquido per la conducibilità radiofrequente è installata nel serbatoio di stoccaggio.e il cambiamento del segnale di radiofrequenza causato dal cambiamento del livello del liquido viene ottenuto attraverso la sonda.L'estremità dello scudo motore della sonda impedisce alla corrente RF di formare un circuito attraverso il materiale sospeso, garantendo la precisione della misura.
NYSP-Z20RFCampi di applicazione del calibro di ammissione
1- campi petroliferi: serbatoi di stoccaggio del petrolio greggio, serbatoi di stoccaggio del petrolio raffinato, separatori trifase, serbatoi di sedimentazione, serbatoi delle acque reflue, interfacce petrolio-acqua, serbatoi di fango per la perforazione, ecc.
2- chimica: torri di distillazione del petrolio greggio, silos di materie prime, silos intermedi, serbatoi di reazione, silos di solidi, serbatoi di stoccaggio di asfalto, ecc.
3. metallurgia: altiforni, silos di minerale, frantumatori di minerale, silos di materie prime, silos di materiali ausiliari, silos di polvere di allumina, serbatoi tampone a celle elettrolitiche, ecc.
4Altri: cave, miniere di carbone, protezione dell'ambiente, costruzione navale e altre industrie.
NYSP-Z20RFIndicatore del livello di ammissioneParametri tecnici
| Modello di prodotto | NYSP-Z20 |
| Applicazione tipica |
Pozzi profondi |
| Tipo di sonda | Cavo morbido 304 (facoltativo) |
| Intervallo di misura | 3m, 20m, su misura |
| Fornitore di alimentazione | 24VDC |
| Temperatura media | -40 ~ + 150°C |
| Connessione di processo |
Flancetta a filo BSPT (standard) da 3/4"montaggio (facoltativo) |
| Pressione di processo | -0,1 -1,6 MPa |
| Classe di protezione | Protezione IP67 |
| Grado a prova di esplosione | Exia II CT6 (facoltativo) |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Interfaccia elettrica | M20*1.5, 1⁄2 ′′NPT |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

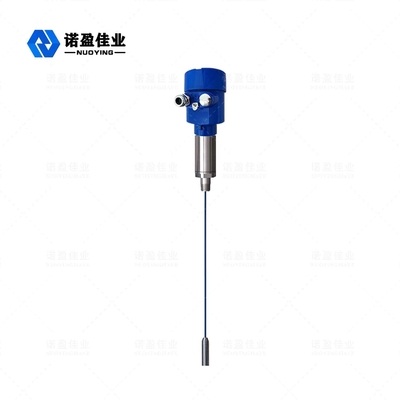

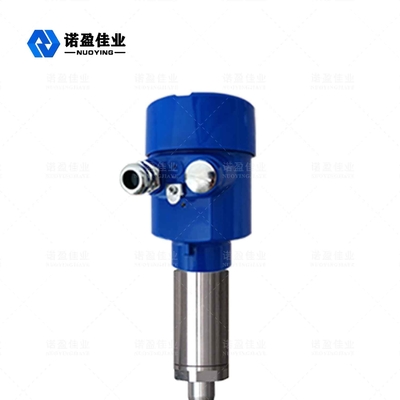

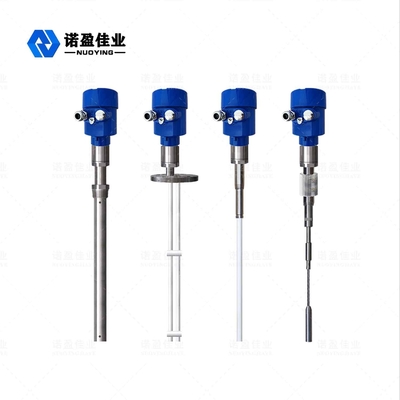

NYSP-Z20RFIndicatore del livello di ammissioneImmagini correlate
