Dettagli:
|
| Applicazioni: | Liquido liquido e corrosivo, liquido d'isolamento | Tipo di sonda: | Barretta d'isolamento dura |
|---|---|---|---|
| Campo di misura: | 0~6m | Collegamento trattato: | Filettatura, flangia (facoltativa), |
| Grado di protezione: | Strumento IP67, IP67 dell'esposizione | Temperatura di funzionamento: | -40~200℃ |
| Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Alimentazione elettrica: | (13-35) VCC |
| Evidenziare: | Trasmettitore del livello di entrata di PTFE rf,trasmettitore liquido del livello di entrata di rf,trasmettitore livellato liquido di PTFE rf |
||

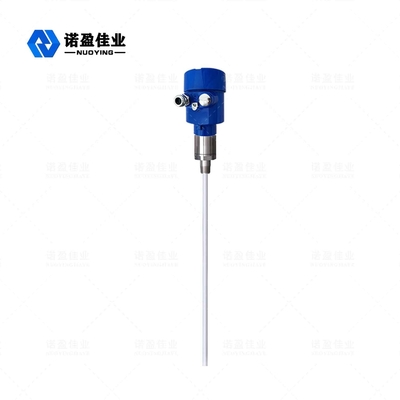

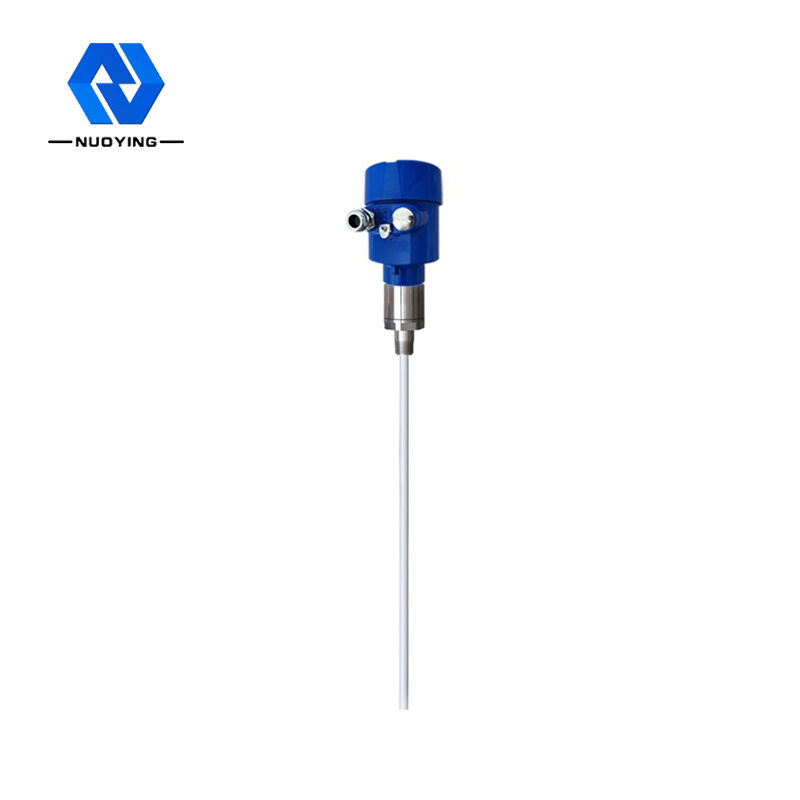

Misuratore di livello di ammissione NYSP-Z16 Rf
Il misuratore di livello di ammissione NYSP-Z16 Rf si basa sul principio dei prodotti di misurazione del livello di ammissione a radiofrequenza continuamente. Il prodotto ha un'elevata stabilità, un'elevata sensibilità e ampie applicazioni, ecc. Rispetto al tradizionale misuratore di livello del materiale capacitivo, l'uso del design modulare , può essere conciso e realizzare facilmente il set di strumenti, una volta impostato, può essere un uso normale e una manutenzione gratuita per tutta la vita. Consente agli utenti di comprendere intuitivamente lo stato di funzionamento delle apparecchiature e di affrontare i problemi nel tempo, nelle complesse occasioni industriali come oltre che sicuro e affidabile.
Livello di ammissione Rf metroParametro tecnico
| Applicazioni | Liquido, liquido corrosivo, liquido isolante |

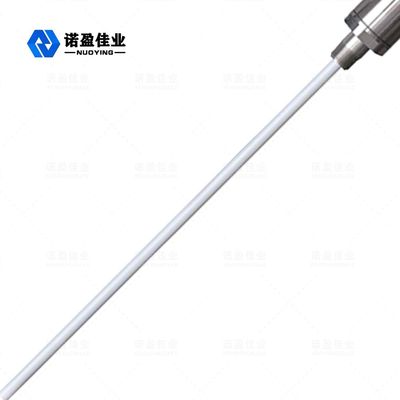

| Tipo di sonda | Asta rigida isolante |
| Campo di misura | 0~6 m |
| Temperatura di processo | -40~200℃ |
| Temperatura ambiente | -40 ℃ ~ + 70 ℃ |
| Temperatura di conservazione | -20 ℃ ~ + 65 ℃ |
| Pressione di processo | -0,1~4,0MPa |
| Alimentazione elettrica | (13-35)vDC |
| Uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Connessione al processo | Filettatura/flangia (selettiva) |
| Classe di protezione | IP67 |
| Grado antideflagrante | ExiaⅡCT6 (selettivo) |
| Ritardo: | 0 ~ 30 s regolabile |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Ammissione Rf Livello metroOperativo Principio
Misuratore di livello capacitivo tradizionale del materiale, con il livello in aumento, sonde ricoperte di materiale, il valore della capacità del circuito tra la sonda e il fluido (materiale conduttivo) o tra la sonda e la capacità della parete del tubo (materiale isolante) aumenta. A causa del cambio di livello lo squilibrio ha portato a un ponte di capacità, quindi la variazione del valore della capacità dipende dalla costante dielettrica del materiale da testare. Quindi attraverso il rilevamento del segnale, l'amplificazione e infine l'uscita del segnale corrispondente. Misuratore di livello del materiale capacitivo, tuttavia, ci sono alcuni gli svantaggi, soprattutto quando la sonda è sospesa, influiranno seriamente sul risultato della misurazione.
La tecnologia di misurazione dell'ammettenza in radiofrequenza è la tecnologia di misurazione del livello presenta vantaggi unici. Sebbene con il concetto generale di tecnologia di misurazione della capacità siano simili, ma la tecnologia di ammissione rf nell'unità elettronica si è unita alla guida - schermi e circuito di taglio, quindi può realizzare misurazioni di impedenza e reattanza capacitiva da solo.Attraverso il calcolo delle leggi della fisica, qualsiasi materiale è uguale alla dimensione della reattanza capacitiva dell'impedenza, quindi dall'impiccagione può essere misurata e l'influenza del circuito di oscillazione sfasante, rimossa dall'uscita totale.
Sensore del misuratore di livello di ammissione Rf installato nel carico del serbatoio, attraverso la variazione del livello della sonda causata dalla modifica del segnale rf. Guida: gli schermi dell'estremità della sonda possono impedire la corrente a radiofrequenza formata dall'anello sospeso, garantire l'accuratezza della misurazione dello strumento.
La tecnologia di ammissione Rf dei risultati di misurazione ad alta precisione e non è influenzata dalla sospensione della sonda, è attualmente le occasioni più utilizzate in una tecnologia di misurazione. Da bassa temperatura a 100 ℃ a 800 ℃ ad alta temperatura, dal vuoto a 6,3 MPa situazioni di pressione, da gamma ultra corta su larga scala, può essere l'applicazione normale e può essere applicata a diversi tipi di materiale.
