Dettagli:
|
Applicazioni: | liquido liquido e corrosivo, spaccatura-montato | Tipo di sonda: | PTFE (facoltativo) |
---|---|---|---|
Campo di misura: | Rod: 0~6m, cablano: 0~20m | Collegamento trattato: | Filettatura, flangia (facoltativa), |
Grado di protezione: | Strumento IP67, IP67 dell'esposizione | Temperatura di funzionamento: | -40~130℃, - 40~260℃, - 184~260℃ |
Uscita del segnale: | 4-20mA/HART (bifilare/a quattro vie) | Alimentazione elettrica: | 24VDC, 220VAC |
Evidenziare: | Commutatore livellato di capacità di IP67 HART rf,Commutatore livellato 220VAC di capacità di rf,Sensore livellato liquido capacitivo 220VAC |

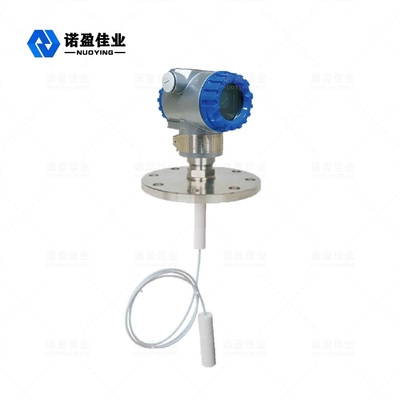

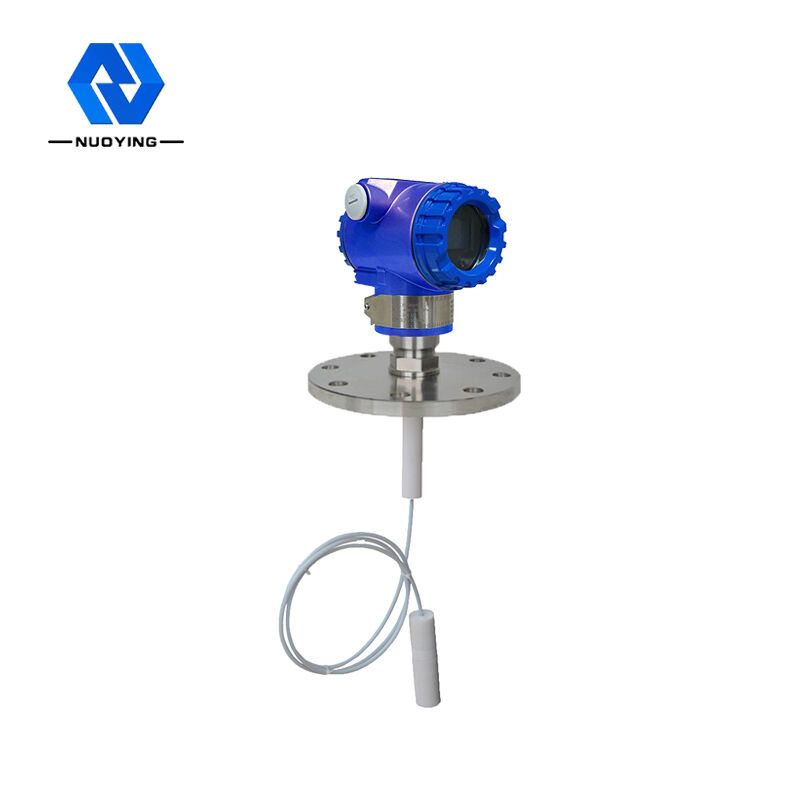

Metro di livello di liquido di capacità di NYDR-3051 rf
Principio di funzionamento del tester del livello di liquido di capacità di NYDR-3051 rf
Il principio di lavoro di metro di livello di liquido di capacità di NYDR-3051 rf è basato sulla tecnologia di capacità di rf (rf). Una radiofrequenza si applica alla sonda per determinare l'impatto dell'ambiente circostante con l'analisi continua. Poiché tutti i materiali hanno costante dielettrico e la loro conducibilità è differente da quella di aria, l'impedenza totale della sonda è cambiata a causa di piccola deviazione di capacità quando la sonda è in contatto con il materiale. Poiché la sonda elettrica e la parete della forma del contenitore i due piatti polari del condensatore, dell'isolante della sonda e dell'aria circostante si trasformano nel materiale dielettrico. Quando l'aria (costante di dielettrico 1,0) è sostituita da qualunque altro materiale (costante dielettrica > 1,0) il cambiamento della capacità ha causato il cambiamento dell'impedenza. Questo effetto è misurato dal circuito ed è paragonato al riferimento installato dalla regolazione della sensibilità (circuito).
Parametro tecnico liquido del tester livellato di capacità di NYDR-3051 rf
Applicazioni | Liquido liquido e corrosivo, spaccatura-montato |

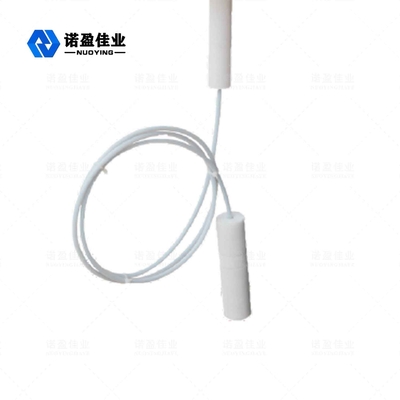

Tipo della sonda | PTFE, 304.316 (facoltativi) |
Campo di misura | Rod: 0~6m, cablano: 0~20m |
Temperatura trattata | -40~130℃, - 40~260℃, - 184~260℃ |
Temperatura ambiente | -40 ℃ ~ + ℃ 80 |
Ad azione ritardata | 0 regolabili continui del 〜 30s |
Pressione trattata | -0.1~1.0MPa |
Alimentazione elettrica | 24vDC, 220VAC |
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Collegamento trattato | Filo/flangia (selettiva) |
Classe di protezione | IP67 |
Grado protetto contro le esplosioni | ExiaCT6Ⅱ (selettivo) |
Protezione di perdita di potere | alto e modo basso, campo |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
Caratteristiche del progetto liquide del tester livellato di capacità di NYDR-3051 rf

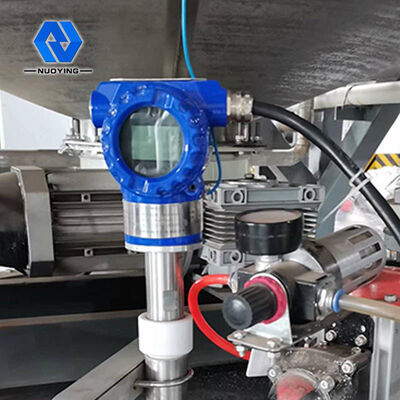

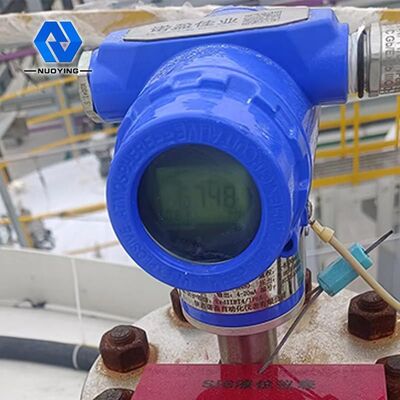

Requisiti dell'installazione del tester del livello di liquido di capacità di NYDR-3051 rf
Oltre al doppio tipo della barretta, i tre modi dell'installazione, il filo, flangia o supporto, possono essere selezionati.
Il livello di liquido di capacità di NYDR-3051 rf misura i collegamenti con un contatore elettrici
Campo liquido di applicazione del tester livellato di capacità di NYDR-3051 rf
Il metro livellato capacitivo può essere utilizzato per la misura livellata continua di quasi tutti i forti, media resistenti alla corrosione ed anti corrosivi deboli nelle navi del pressxire o aperte. Ampiamente usato in: Petrolio, prodotto chimico, fertilizzante, metallurgia, gas naturale, centrale elettrica, fabbricazione del macchinario, nave, fabbrica farmaceutica, trattamento delle acque, alimento, liquore ed altre occasioni industriali di rilevazione livellata liquida e di controllo.
