Dettagli:
|
| Tipo della sonda: | Cavo flessibile 304 (facoltativo) | Alimentazione elettrica: | 24VDC |
|---|---|---|---|
| Temperatura media: | -40~+150℃ | Pressione trattata: | -0.1~1.6MPa |
| Applicazione tipica: | In profondità bene, gamma extra-large, installazione spaccata possibile | Collegamento trattato: | 3/4" supporto della flangia del filo di BSPT (norma) (facoltativo) |
| Evidenziare: | Trasmettitore del livello di entrata del pozzo profondo rf,Commutatore flessibile del livello di entrata del cavo rf,sensore livellato di entrata di 1.6MPa rf |
||

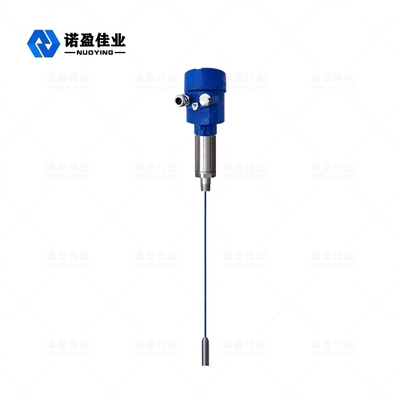

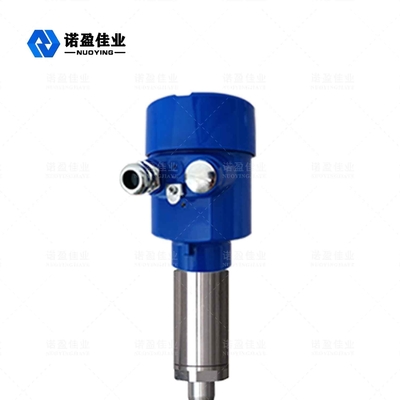

Trasmettitore extra-large del livello di entrata della gamma NYSP-Z20 rf del pozzo profondo di adattabilità
Principio di funzionamento del trasmettitore del livello di entrata di NYSP-Z20 rf
La tecnologia di misura della conducibilità di rf è una tecnologia livellata di misura con i vantaggi unici. Sebbene il concetto sia simile a quello della tecnologia capacitiva generale di misura, la tecnologia della conducibilità di rf comprende un circuito dello Guidare-schermo e un circuito del selettore rotante nell'unità elettronica, così permettendo alla misura separata dell'impedenza e della resistenza capacitiva. L'impedenza e la reattanza di tutto il pendente sono calcolate dalle leggi di fisica per essere uguali nella grandezza, in modo dall'effetto del pendente può essere misurato ed eliminarsi dall'uscita totale di sfasamento del circuito dell'oscillatore.
La sonda del metro del livello della conducibilità di rf è installata nel carro armato ed il cambiamento nel segnale di rf causato dal cambiamento nel livello è ottenuto dalla sonda. L'estremità dello Guidare-schermo della sonda impedisce la corrente di rf la formazione del ciclo attraverso il materiale d'attaccatura, assicurando l'accuratezza della misura.
Parametri tecnici del trasmettitore del livello di entrata di NYSP-Z20 rf
| Applicazione tipica | In profondità bene, gamma extra-large, installazione spaccata possibile |
| Tipo della sonda | Cavo flessibile 304 (facoltativo) |
| Alimentazione elettrica | 24VDC |
| Temperatura media | -40~+150℃ |
| Pressione trattata | -0.1~1.6MPa |
| Collegamento trattato | 3/4" supporto della flangia del filo di BSPT (norma) (facoltativo) |
| Livello di protezione | IP67 |
| Grado protetto contro le esplosioni | Exia II CT4 |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Caratteristica del progetto del trasmettitore del livello di entrata di NYSP-Z20 rf
1. Stabilità: uscita stabile ed affidabile, resistente alla cenere volatile, materiale di caduta, vapore acqueo, cristallizzazione, incerante impatto.
2. senza manutenzione: nessun muoversi, nessun parti facili da indossare, nessun'esigenza di frequente pulizia, manutenzione, incaricante.
3. materiale d'attaccatura: La progettazione di circuito unica dello Guidare-schermo migliora la capacità d'attaccatura del materiale.
4. Gamma dell'alimentazione elettrica: raggio d'azione dell'alimentazione elettrica: 13 ~ 35VDC.
Campo di applicazione del trasmettitore del livello di entrata di NYSP-Z20 rf
1. Giacimenti di petrolio: cisterne grezze, cisterne raffinate, separatori trifasi, vasche di sedimentazione, carri armati delle acque luride, interfacce dell'petrolio-acqua, carri armati dei fanghi di perforazione, ecc.
2. Prodotto chimico: torri di distillazione del petrolio greggio, silos di materia prima, silos intermedio, carri armati di reazione, silos dei solidi, serbatoi dell'asfalto, ecc.
3. Metallurgia: altoforno, silos del minerale metallifero, frantoi per minerali, silos di materia prima, silos materiale ausiliario, silos della polvere dell'allumina, serbatoi di compensazione della cella elettrolitica, ecc.
4. Altri: Cave, miniere di carbone, protezione dell'ambiente, costruzione navale ed altre industrie.
