Dettagli:
|
| Tipo della sonda: | Cavo flessibile 304 (facoltativo) | Alimentazione elettrica: | 24VDC |
|---|---|---|---|
| Temperatura media: | -40~+500℃ | Pressione trattata: | -0.1~8.0MPa |
| Grado protetto contro le esplosioni: | Exia II CT4 | Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… |
| Applicazione tipica: | Solidi ultraelevati dell'isolamento per installazione spaccata | Collegamento trattato: | 1" supporto della flangia del filo di BSPT (norma) (facoltativo) |
| Evidenziare: | Trasmettitore del livello di entrata dei solidi rf,Tipo sensore livellato di entrata dell'isolamento,Sensore livellato 24VDC di capacità di rf |
||

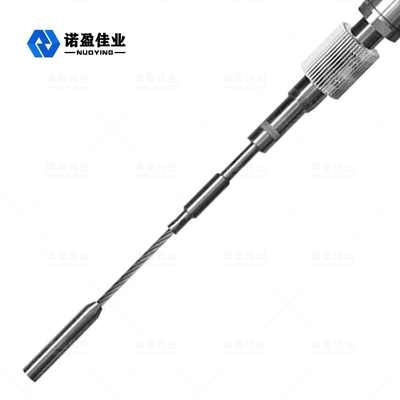

Trasmettitore ultraelevato del livello di entrata dei solidi 24VDC NYSP-Z24 rf dell'isolamento
Principio di funzionamento del trasmettitore del livello di entrata di NYSP-Z24 rf
La tecnologia di misura della conducibilità di rf è una tecnologia livellata liquida di misura con i vantaggi unici. Sebbene il concetto sia simile alla tecnica di misura generale di capacità, la tecnica della conducibilità di rf comprende un circuito dello schermo del driver e un circuito del selettore rotante nell'unità elettronica, in modo dalla resistenza di capacità e dell'impedenza può essere misurata esclusivamente. L'impedenza e la reattanza di tutto il gancio sono calcolate secondo le leggi di fisica e sono uguali nella grandezza, in modo dall'effetto del gancio può essere misurato e rimosso dall'uscita totale tramite di sfasamento del circuito dell'oscillatore.
La sonda del metro di livello di liquido della conducibilità di radiofrequenza è installata nel serbatoio ed il cambiamento del segnale di radiofrequenza causato dal cambiamento livellato liquido è ottenuto attraverso la sonda. Lo schermo guidato della sonda impedisce la rf corrente il ciclaggio attraverso il materiale sospeso, assicurando le misure accurate.
Parametri tecnici del trasmettitore del livello di entrata di NYSP-Z24 rf
| Applicazione tipica |
Solidi ultraelevati dell'isolamento per installazione spaccata
|
| Tipo della sonda | Cavo flessibile 304 (facoltativo) |
| Alimentazione elettrica | 24VDC |
| Temperatura media | -40~+500℃ |
| Pressione trattata | -0.1~8.0MPa |
| Collegamento trattato | 1" supporto della flangia del filo di BSPT (norma) (facoltativo) |
| Livello di protezione | IP67 |
| Grado protetto contro le esplosioni | Exia II CT4 |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Caratteristica del progetto del trasmettitore del livello di entrata di NYSP-Z24 rf
1. Stabilità: L'uscita è stabile ed affidabile ed è resistente all'influenza della cenere volatile, soppressione, vapore acqueo, cristallizzazione ed incerare.
2. senza manutenzione: nessuna necessità di muoversi, nessun parti di usura, nessun'esigenza di frequente pulizia, manutenzione e ricerca degli errori.
3. materiale d'attaccatura: L'azionamento unico che protegge la progettazione di circuito migliora la prestazione del materiale d'attaccatura.
4. Gamma dell'alimentazione elettrica: Gamma di lavoro dell'alimentazione elettrica: 13 ~ 35VDC.
Campo di applicazione del trasmettitore del livello di entrata di NYSP-Z24 rf
1. Prodotto chimico: torri di distillazione del petrolio greggio, silos di materia prima, silos intermedio, carri armati di reazione, silos dei solidi, separatori, ecc.
2. Metallurgia: altoforno, silos del minerale metallifero, frantoi per minerali, silos di materia prima, silos materiale ausiliario, silos della polvere dell'allumina, ecc.
3. Cemento: silos di pietra, silos di materia prima, silos di cemento, silos della polvere di carbone, silos di stoccaggio delle scorie, calcestruzzo commerciale, ecc.
4. Carta: silos di materia prima, torri di stoccaggio, tamburi essiccanti, silos chimico di stoccaggio materiale, ecc.
5. Altri: Cave, miniere di carbone, protezione dell'ambiente, costruzione navale ed altre industrie.
