Dettagli:
|
Tipo della sonda: | Barretta dura isolata PTFE (facoltativa) | Alimentazione elettrica: | 24 VCC |
---|---|---|---|
Temperatura media: | -40~+260℃ | Pressione trattata: | -0.1~4.0MPa |
Applicazione tipica: | Liquidi corrosivi/conduttivi, liquidi viscosi, installazione spaccata possibile | Interfaccia elettrica: | M20×1.5, ½ ““NPT |
Evidenziare: | Trasmettitore del livello di entrata di PTFE Rod rf,Trasmettitore isolato del livello di entrata di rf,24 commutatori del livello di entrata di VCC rf |

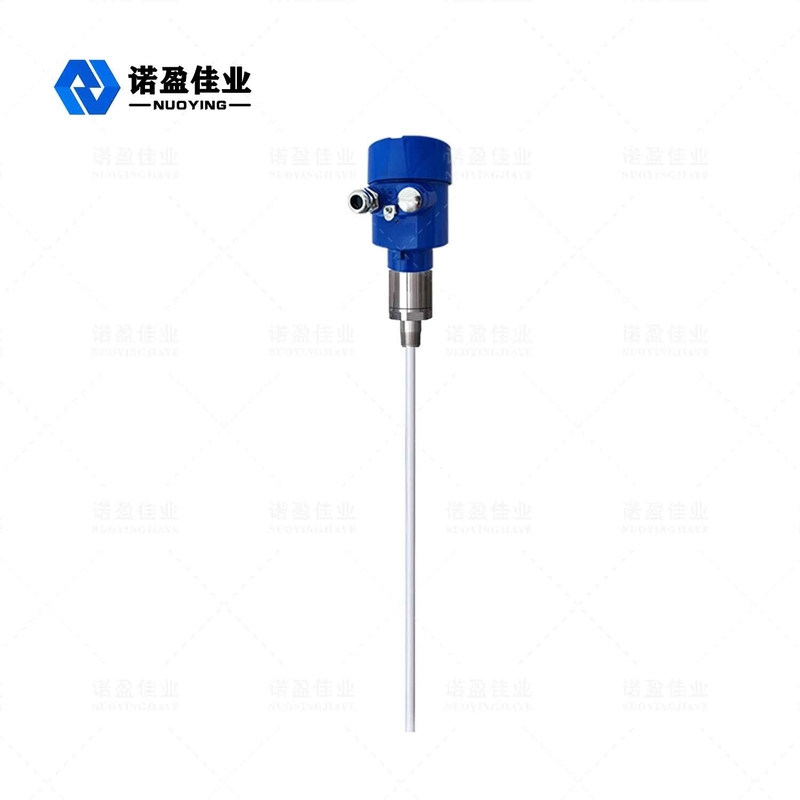

Trasmettitore duro isolato del livello di entrata di Rod PTFE 24 VCC NYSP-Z16 rf
Principio di funzionamento del trasmettitore del livello di entrata di NYSP-Z16 rf
La tecnologia di misura della conducibilità di rf è una tecnologia livellata di misura con i vantaggi unici. Sebbene il concetto sia simile alla tecnica di misura generale di capacità, la tecnica della conducibilità di rf comprende un circuito dello schermo del driver e un circuito del selettore rotante nell'unità elettronica, in modo dalla resistenza di capacità e dell'impedenza può essere misurata esclusivamente. L'impedenza e la reattanza di tutto il pendente sono calcolate dalle leggi di fisica per essere uguali nella grandezza, in modo dall'effetto del pendente può essere misurato ed eliminarsi dall'uscita totale di sfasamento del circuito dell'oscillatore.
La sonda del metro di livello di liquido della conducibilità di radiofrequenza è installata nel serbatoio ed il cambiamento del segnale di radiofrequenza causato dal cambiamento livellato liquido è ottenuto attraverso la sonda. L'estremità dello Guidare-schermo della sonda impedisce la corrente di rf la formazione del ciclo attraverso il materiale d'attaccatura, assicurando l'accuratezza della misura.
Parametri tecnici del trasmettitore del livello di entrata di NYSP-Z16 rf
Applicazione tipica | Liquidi corrosivi/conduttivi, liquidi viscosi, installazione spaccata possibile |

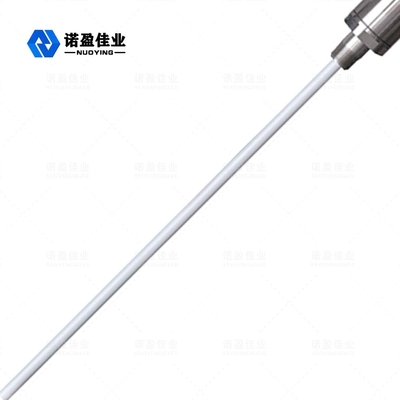

Tipo della sonda | Barretta dura isolata PTFE (facoltativa) |
Alimentazione elettrica | 24 VCC |
Temperatura media | -40~+260℃ |
Pressione trattata | -0.1~4.0MPa |
Collegamento trattato | 3/4" supporto della flangia del filo di BSPT (norma) (facoltativo) |
Livello di protezione | IP67 |
Grado protetto contro le esplosioni | Exia II CT4 |
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Caratteristica del progetto del trasmettitore del livello di entrata di NYSP-Z16 rf
1. materiale d'attaccatura: L'azionamento unico che protegge la progettazione di circuito migliora la prestazione del materiale d'attaccatura.
2. Gamma dell'alimentazione elettrica: raggio d'azione dell'alimentazione elettrica: 13 ~ 35VDC.
3. Adattabilità: Temperatura di processo della sonda: -100 ℃ ~ ℃ 800; nessuna misura di zona morta, può essere utilizzata nelle occasioni orizzontali di misura di più di dieci centimetri o persino di alcuni centimetri, con una vasta gamma di misura; la gamma massima di misura fino a di centinaia di metri, o persino centinaia di metri; la misura materiale viscosa dell'interfaccia è il grande vantaggio dello strumento.
4. Stabilità: L'uscita è stabile ed affidabile ed è resistente all'influenza della cenere volatile, soppressione, vapore acqueo, cristallizzazione ed incerare.
5. senza manutenzione: nessun muoversi, nessun parti facili da indossare, nessun'esigenza di frequente pulizia, manutenzione, incaricante.
Campo di applicazione del trasmettitore del livello di entrata di NYSP-Z16 rf
1. Alimento: piante del succo, centrali del latte, serbatoi della passata di pomodoro, serbatoi della fabbrica di birra, ecc.
2. prodotti farmaceutici: serbatoi, separatori, tini di fermentazione, ecc. farmaceutici medi.
3. trattamento delle acque: bacini idrici, pozzi neri, cisterne di trattamento delle acque, bacini di decantazione, pozzi profondi, reti dell'acqua potabile, ecc.
4. Altri: protezione dell'ambiente, giacimento di petrolio, metallurgia, costruzione navale ed altre industrie.
