Dettagli:
|
| Raggio d'azione di potere: | 13~35 VCC | Temperatura di processo della sonda: | -100°C~800°C |
|---|---|---|---|
| Stabilità: | Nessun'attività, nessun parti facili da indossare, nessuna necessità di pulire, manutenzione, ricerc | Classe di protezione: | IP65, IP67, IP68 (facoltativi) |
| Collegamento trattato: | Infili e flangi (facoltativo) | Grado protetto contro le esplosioni: | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
| Uscita del segnale: | 4… 20mA/HART/RS485/Modbus. | Pressione trattata: | -0,1 ~1.6MPa, -0,1 ~4.0MPa, -0,1 ~6.3MPa |
| Evidenziare: | Trasmettitore intelligente del livello di entrata di rf,Trasmettitore del livello di entrata di 35 VCC rf,Tipo sensore livellato di entrata del carro armato di gas |
||

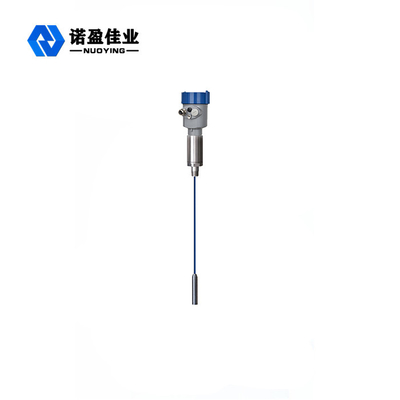

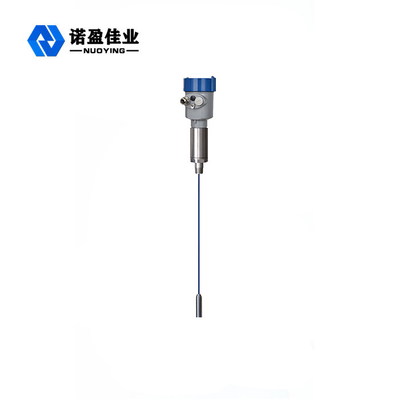

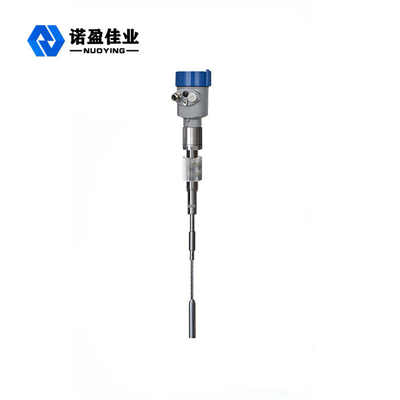

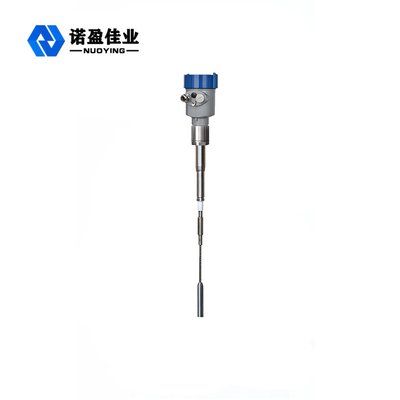

Progettazione di circuito unica dello Guidare-schermo rf di entrata di NYSP del trasmettitore intelligente del livello
Il principio di lavoro di trasmettitore intelligente del livello di entrata di NYSP rf
Il metro del livello di entrata di radiofrequenza è un prodotto livellato continuo di misura basato per principio di entrata che di radiofrequenza il prodotto presenta i vantaggi di alta stabilità, di alta sensibilità e di ampia applicazione. Rispetto al metro livellato capacitivo tradizionale, la progettazione modulare è adottata per raggiungere la regolazione semplice e conveniente del tester. Una volta che la regolazione è completata, il metro può essere utilizzato normalmente liberamente e manutenzione per vita. Gli utenti possono intuitivo capire l'impiego di attrezzature e l'affare tempestivo con i problemi, nelle situazioni industriali complesse è inoltre sicuro ed affidabile.
La tecnologia di misura di entrata di radiofrequenza è un genere di tecnologia livellata di misura con i vantaggi unici. Sebbene il concetto sia molto simile alla tecnologia capacitiva generale di misura, la tecnologia di entrata di rf aggiunge il circuito di DrivingShield ed il circuito del selettore rotante nell'unità elettronica, in modo da può realizzare la misura separata dell'impedenza e reactance.according capacitivi alle leggi di fisica, dell'impedenza e della reattanza di tutto il materiale d'attaccatura sono uguali, in modo dall'effetto causato dal materiale d'attaccatura può essere misurato ed eliminarsi dall'uscita totale tramite di sfasamento del circuito oscillante.

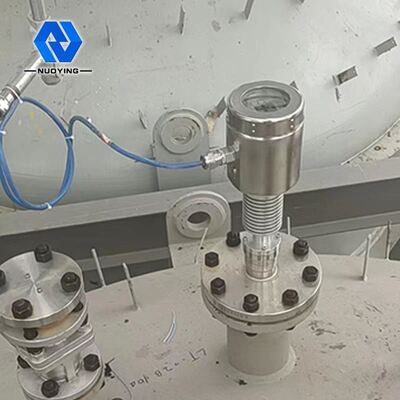

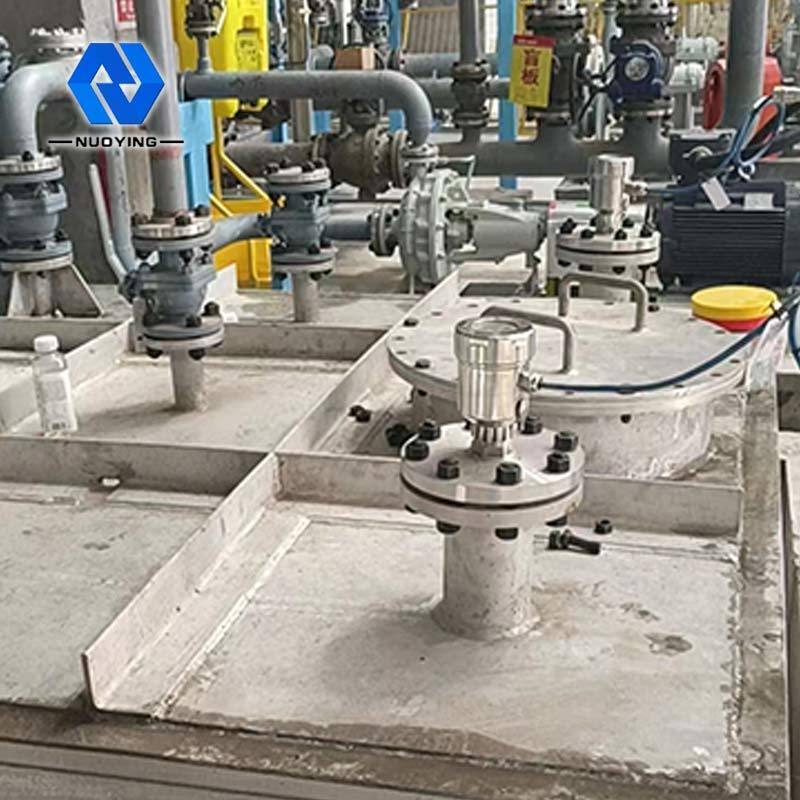

La sonda del metro del livello di entrata di radiofrequenza è installata nel serbatoio ed il cambiamento del segnale di radiofrequenza causato dal cambiamento del livello è ottenuto attraverso la sonda. L'estremità dello guidare-schermo della sonda impedisce la corrente di rf la formazione del ciclo attraverso il materiale d'attaccatura, assicurando l'accuratezza della misura del tester.
Caratteristiche del progetto del trasmettitore intelligente del livello di entrata di NYSP rf

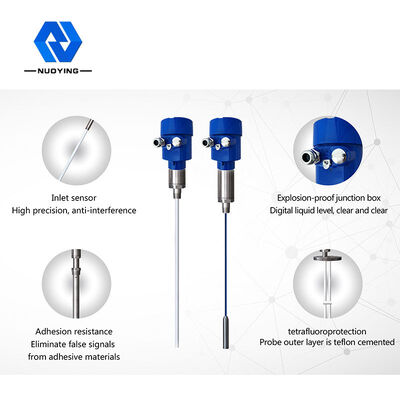

◎anti attaccatura: la progettazione di circuito movente unica dello schermo migliora l'anti abilità d'attaccatura
◎gamma dell'alimentazione elettrica: gamma di lavoro dell'alimentazione elettrica: 13 ~ 35vdc
◎temperatura di processo della sonda: - 100 ℃ ~ ℃ 800

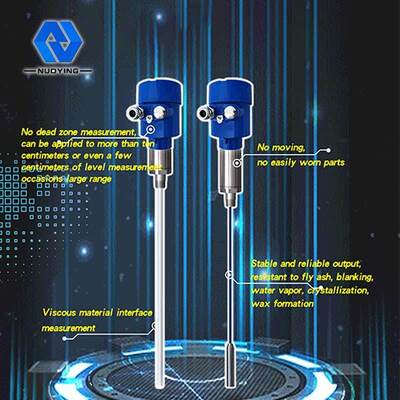

◎Nessuna misura di zona morta, può applicarsi a una vasta gamma di occasioni livellate materiali di misura di più di dieci centimetri o persino di parecchi centimetri
◎Il campo di misura massimo può raggiungere cento metri, anche centinaia dei metri
◎La misura materiale viscosa dell'interfaccia è un grande vantaggio di questo strumento
◎uscita stabile ed affidabile, resistente alla cenere volatile, al materiale di caduta, al vapore acqueo, alla cristallizzazione ed alla cera
◎nessun movimento, non parti facili da indossare, nessun pulizia, manutenzione e ricerca degli errori regolari
Parametri tecnici
| Applicazione tipica | Liquido (corrosione, conducibilità, costante dielettrica bassa, mescolare, interfaccia, disidratazione elettrica, viscosità, gamma in profondità bene, ultra vasta ed altre occasioni) |
| Polvere (conducibilità, polvere d'isolamento, ecc.) | |
| Solido (conducibilità, isolare, solido d'isolamento a temperatura ultraelevata, ecc.) | |
|
modello del prodotto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forma dell'antenna
|
Cavo molle, cavo molle isolato, cavo molle non isolato, barretta dura, barretta dura isolata, barretta dura isolata ad entrambe l'estremità, barretta dura cilindrica |
| Materiale dell'antenna | PTFE, 304.316 |
| campo di misura | 3m, 20m (in profondità il pozzo può misurare le centinaia di metri e può essere personalizzato) |
| Lunghezza d'onda | 635-650mm |
| Precisione di misura | 0.05%~0.1%F.S |
| Alimentazione elettrica | 24VDC |
|
uscita del segnale |
4… 20mA/HART/RS485/Modbus…. |
| Temperatura trattata | -40~+130℃, - 100~+200℃, -40~+260℃, -50~+500℃ |
| Pressione trattata |
-0.1~1.6MPa, - 0.1~4.0MPa, -0.1~6.3MPa |
| Collegamento trattato | filettatura, flangia (selezionabile) |
| Interfaccia elettrica | M20*1.5, ″ NPT DEL ½ |
| livelli di protezione | IP65, IP67, IP68 (selezionabili) |
| Grado protetto contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
