Dettagli:
|
| Applicazione tipica: | Liquido corrosivo | Modelli del prodotto: | NYDR-3051 |
|---|---|---|---|
| Forma dell'antenna: | Cavo, Rod | Il materiale dell'antenna: | 、 316 del、 304 di PTFE |
| Campo di misura: | 6m, 20m | La temperatura trattata: | -40~+130℃, - 184~+260℃ |
| Collegamento trattato: | Infili e flangi (facoltativo) | Grado protetto contro le esplosioni: | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
| Evidenziare: | Indicatore di livello di capacità liquida corrosiva di rf,Indicatore di livello di capacità anti-interferenza di rf,Trasmettitore del livello di entrata di capacità rf |
||

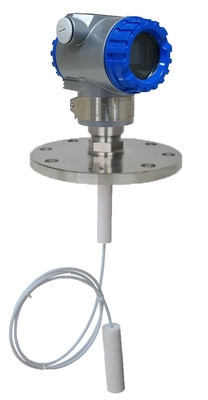

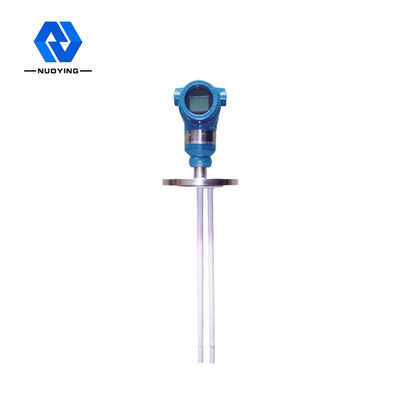

Liquido corrosivo di capacità di radiofrequenza indicatore di livello la forte abilità anti-interferenza
Principio di funzionamento di indicatore di livello di capacità di radiofrequenza
Il principio di lavoro di indicatore di livello di capacità di rf è basato sulla tecnologia di capacità di rf. Applichi una radiofrequenza alla sonda e determini l'impatto dell'ambiente circostante con l'analisi continua. Poiché tutti i materiali hanno costante dielettrico e la loro conducibilità è differente da quella di aria, quando i contatti della sonda con il materiale, l'impedenza totale riflessa dai piccoli cambiamenti dello spostamento di capacità. Poiché la sonda stimolata e la parete del contenitore costituiscono due piatti del condensatore, dell'isolante della sonda e dell'aria circostante per trasformarsi in in materiali dielettrici. Quando l'aria (la costante di dielettrico è 1,0) è sostituita da qualunque altro materiale (costante dielettrica > 1,0), il cambiamento del valore di capacità causa il cambiamento dell'impedenza. Questo effetto è misurato dal circuito e poi è paragonato al riferimento stabilito dalla regolazione della sensibilità (circuito).
Caratteristica del progetto dell'indicatore di livello di capacità di radiofrequenza
◎il convertitore modulare è integrato con il sensore, senza le parti mobili, l'alta affidabilità e la forte abilità anti-interferenza
◎più ampiamente applicabile, con le forme multiple della sonda, le forme trattate multiple del collegamento ed i materiali di costruzione multipli, che possono essere personalizzati;
◎l'installazione, la ricerca degli errori e la manutenzione sono estremamente convenienti
Parametri tecnici dell'indicatore di livello di capacità di radiofrequenza
| Applicazione tipica | Liquido liquido e corrosivo, ecc |
|
modello del prodotto |
NYDR-3051 |
|

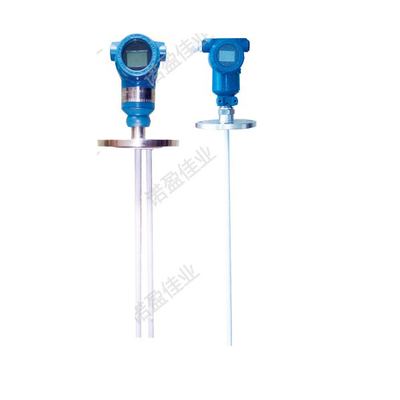

Forma dell'antenna |
Cavo, Rod |
| Materiale dell'antenna | PTFE, 304.316 |
| campo di misura | 6m, 20m |
| Alimentazione elettrica | 24VDC |
|
uscita del segnale |
4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~+130℃, - 184~+260℃ |
| Termoresistenza del circuito | -40~+80℃ |
| Pressione trattata | -0.1~1.6MPa |
| Collegamento trattato | filettatura, flangia (selezionabile) |
| ad azione ritardata | 0-30s continuamente regolabile |
|
Protezione di perdita di potere |
Alto modo di /low, campo regolabile |
| Interfaccia elettrica | M20*1.5, ″ NPT DEL ½ |
| livelli di protezione | IP65, IP67, IP68 |
| Grado protetto contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
