Dettagli:
|
| Applicazione tipica: | Specialmente per il liquido corrosivo di Stronge | Modello di prodotto: | NYCSUL-501 |
|---|---|---|---|
| Metodo di installazione: | Filo, flangia | Campo di misura: | 6m, 20m |
| Materiale dell'antenna: | PTFE, 304, 316 | Temperatura trattata: | -184 ~ +260°C |
| Pressione trattata: | -0,1 ~ 1.6MPa | uscita del segnale: | 4-20 mA /HART/RS485/Modbus |
| Evidenziare: | Misuratore di livello del liquido di capacità RF,misuratore di livello del liquido da 20 m,trasmettitore del livello di ammissione RF del liquido a flangia |
||
AltoStabilità e affidabilità Liquido di capacità RFMisuratore di livello perVarie applicazioni liquide
Diversi tipi e materiali di sondaMisuratore di livello del liquido di capacità RF facile da installareoPrincipio operativo
Basato sulla tecnologia della capacità RF.Applicare una radiofrequenza alla sonda, determinare gli effetti dell'ambiente circostante attraverso un'analisi continua.Perché ogni materiale ha la sua costante dielettrica e sono diversi dalla conduttività dell'aria.Quando la sonda entra in contatto con il materiale, l'impedenza totale riflessa dal piccolo spostamento di capacità cambia.Poiché la sonda eccitata e la parete del contenitore si formano insieme come un condensatore, l'isolante della sonda e l'aria circostante diventano materiali dielettrici.Quando l'aria (costante dielettrica è 1,0) viene sostituita da altro materiale (costante dielettrica>1,0), la variazione del valore della capacità cambia l'impedenza.Questo effetto viene misurato dal circuito e quindi confrontato con i dati di riferimento stabiliti dall'impostazione della sensibilità (circuito).
Inoltre, aggiungendo il circuito Driving-Shield e chopper nella tecnologia RF Admittance, è possibile realizzare misurazioni separate di impedenza e capacità.In questo modo, il misuratore di livello di ammissione RF può evitare di essere fuorviante appendendo gli effetti del materiale durante il processo di misurazione.Ciò garantisce la precisione della misurazione.
Caratteristica di progettazione del misuratore di livello del liquido di capacità RF
★ Convertitore e sensore modulari integrati, nessuna parte mobile, alta affidabilità e forte capacità anti-interferenza
★ È anche possibile personalizzare un'applicabilità più ampia, con più forme di sonda, più moduli di connessione al processo e più materiali di fabbricazione
★ Facile da installare ed eseguire il debug, comodo da mantenere.
Misuratore di livello del liquido di capacità RFParametro tecnico
| Applicazione tipica | Liquido, specialmente per liquido corrosivo Stronge |
| Modello di prodotto | NYDR-3051 |

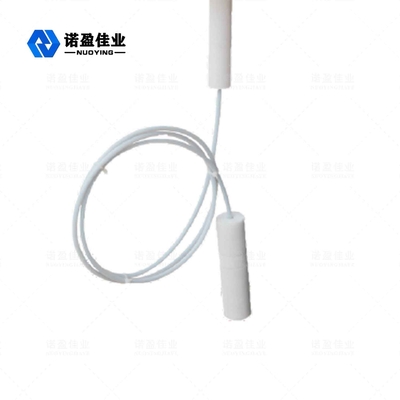

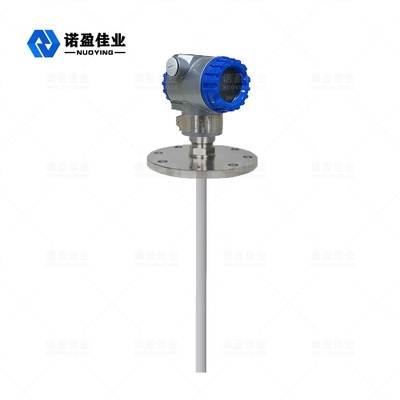

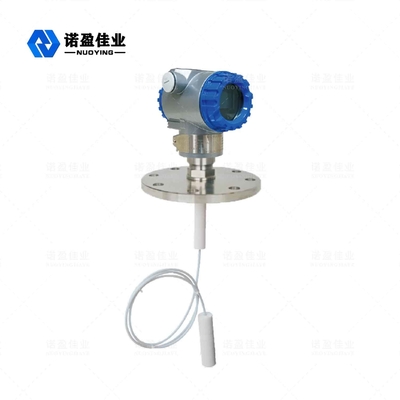

| Tipo di antenna | Cavo morbido, stelo rigido. |
| Materiale dell'antenna | PTFE, 304, 316 |
| Campo di misura | 6m, 20m |
| Ritardo | 0~30 s continuo Regolabile |
| Temperatura di processo | -184 ~ +260°C |
| Pressione di processo | -0,1 ~ 1,6 MPa |
| Connessione al processo | Filettatura, flangia |
| Interfaccia elettrica | M20 x 1,5,1/2" NPT |
| Fornire energia | 24 V CC |
| Uscita del segnale | 4-20 mA/HART/RS485/Modbus |
| Grado di protezione | IP65, IP67, IP68 (opzionale) |
| Grado a prova di esplosione | Exia II CT6 Ga, Exd II CT6 Gb (dettagli nel certificato) |

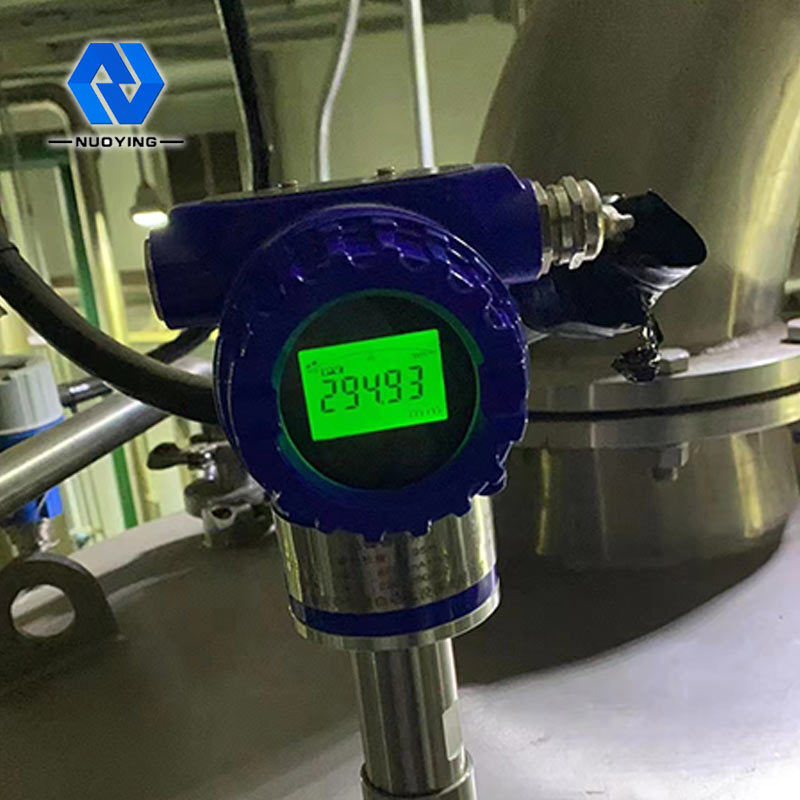

Misuratore di livello del liquido di capacità RFApplicazione del prodotto
Il misuratore di livello capacitivo può essere utilizzato per la misura di livello continua di quasi tutti i fluidi forti, deboli o non corrosivi in recipienti aperti o in pressione.Ampiamente usato in: petrolio, prodotti chimici, fertilizzanti, metallurgia, gas naturale, centrali elettriche, macchinari, produzione, fabbrica farmaceutica, trattamento delle acque reflue, cibo e altre occasioni industriali di rilevamento e controllo del livello di liquidi.
