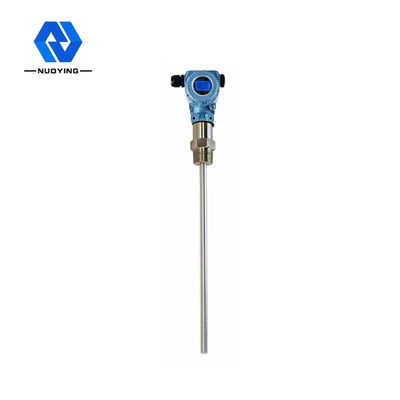

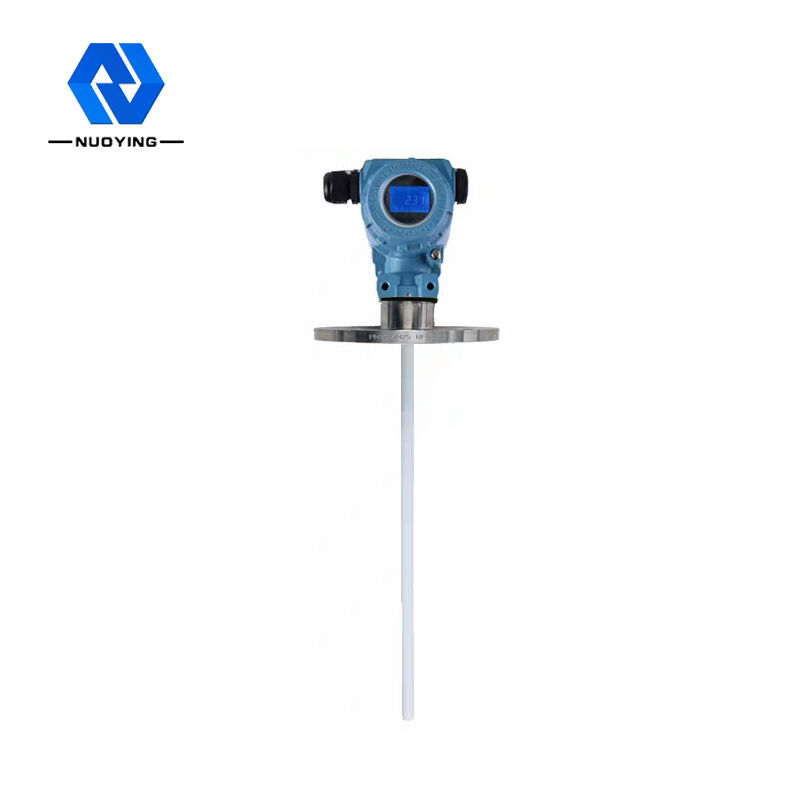

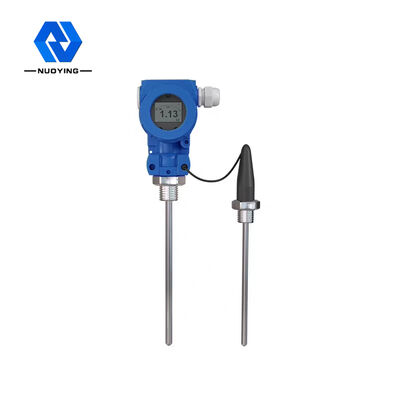

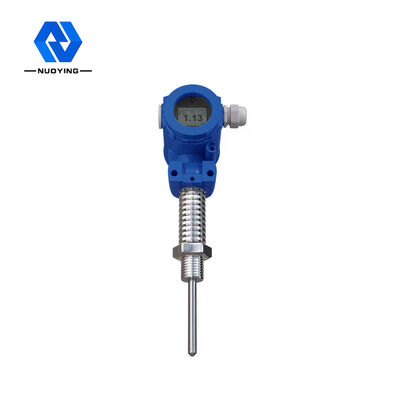

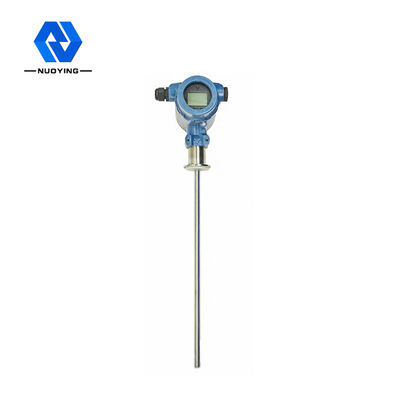

Trasmettitore di livello di ammettenza RF ad alta sensibilità NYSP con design esclusivo del circuito di schermatura di guida

Trasmettitore di livello di ammettenza RF ad alta sensibilità NYSP con design esclusivo del circuito di schermatura di guida

Marchio:	NUOYINGJIAYE
Numero di modello:	NYSP
MOQ:	1 pc
prezzo:	$400~$800/pc
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1000 pc/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Xi'an, Shaanxi, Cina

Certificazione:

Applicazione tipica:

Liquido conduttivo, polvere solida conduttiva

Materiale dell'antenna:

Barra rigida isolata PTFE/304（opzionale）

Alimentazione elettrica:

24 VCC

Temperatura media:

-40°C - +140°C

Pressione di processo:

-0,1 ~ 4,0 MPa

Collegamento della procedura:

Filettatura 3/4 BSPT, flangia (opzionale)

livelli di protezione:

Uscita del segnale:

4...20 mA/HART/ RS485/Modbus….

Imballaggi particolari:

Cartone, 60cm×30cm×30cm

Capacità di alimentazione:

1000 pc/mese

Descrizione del prodotto

Trasmettitore di livello di ammettenza RF ad alta sensibilità con esclusivo design del circuito di guida schermato

Il principio di funzionamento del trasmettitore di livello di ammettenza RF ad alta sensibilità con esclusivo design del circuito di guida schermato

La tecnologia di misurazione dell'ammettenza a radiofrequenza è una tecnologia di misurazione del livello con vantaggi unici. Sebbene simile nel concetto alla tecnologia di misurazione capacitiva generale, la tecnologia di ammettenza RF incorpora circuiti di guida-schermo e circuiti chopper nell'unità elettronica, consentendo così misurazioni separate di impedenza e capacità. Può essere calcolato dalle leggi della fisica che l'impedenza e la capacità di qualsiasi materiale appeso sono le stesse, quindi l'effetto del materiale appeso può essere misurato ed eliminato dall'uscita totale dallo sfasamento del circuito oscillante.

Caratteristiche di progettazionedel trasmettitore di livello di ammettenza RF ad alta sensibilità con esclusivo design del circuito di guida schermato

anti-incrostazione: l'esclusivo design del circuito di guida schermato migliora la capacità anti-incrostazione

intervallo di alimentazione: intervallo di lavoro dell'alimentazione: 13 ~ 35vdc

temperatura del processo della sonda: - 100 ℃ ~ 800 ℃

misurazione senza zona morta, può essere applicata a un'ampia gamma di occasioni di misurazione del livello del materiale di oltre dieci centimetri o anche diversi centimetri

l'intervallo di misurazione massimo può raggiungere centinaia di metri, anche centinaia di metri

la misurazione dell'interfaccia di materiali viscosi è un grande vantaggio di questo strumento

uscita stabile e affidabile, resistente a polvere volante, materiale che cade, vapore acqueo, cristallizzazione e cera

nessun movimento, nessuna parte soggetta a usura, nessuna pulizia, manutenzione e debug regolari

Parametri tecnicidel trasmettitore di livello di ammettenza RF ad alta sensibilità con esclusivo design del circuito di guida schermato

Applicazione tipica	Liquido (corrosione, conducibilità, bassa costante dielettrica, agitazione, interfaccia, disidratazione elettrica, viscosità, pozzo profondo, intervallo ultra-ampio e altre occasioni)
	Polvere (conducibilità, polvere isolante, ecc.)
	Solido (conducibilità, isolante, solido isolante ad altissima temperatura, ecc.)
modello prodotto	NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24
forma antenna	Cavo flessibile, cavo flessibile isolato, cavo flessibile non isolato, asta rigida, asta rigida isolata, asta rigida isolata su entrambe le estremità, asta rigida cilindrica
Materiale antenna	PTFE,304,316
intervallo di misurazione	3m, 20m (pozzo profondo può misurare centinaia di metri e può essere personalizzato)
Lunghezza d'onda	635-650mm
precisione di misurazione	0.05%~0.1%F.S
Alimentazione	24VDC
uscita segnale	4...20mA/HART/ RS485/Modbus….
temperatura di processo	-40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃
pressione di processo	-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa
connessione di processo	filettatura,flangia(selezionabile)
interfaccia elettrica	M20*1.5,½″NPT
livelli di protezione	IP65,IP67,IP68(selezionabile)
grado antideflagrante	Exia II CT6 Ga,Exd II CT6 Gb(Vedere certificato per i dettagli)

Nota: il prodotto può essere personalizzato in base ai requisiti specifici degli utenti.
