Dettagli:
|
| Applicazione tipica: | Liquido conduttivo, polvere solida conduttiva | Materiale dell'antenna: | Barretta rigida isolata PTFE/304 (facoltativa) |
|---|---|---|---|
| Alimentazione elettrica: | 24 VCC | Temperatura media: | -40~+140℃ |
| Pressione trattata: | -0,1 ~ 4.0MPa | legame di procedura: | 3/4 di filo di BSPT, flangia (facoltativa) |
| livelli di protezione: | IP 67 | Uscita del segnale: | 4… 20mA/HART/RS485/Modbus…. |

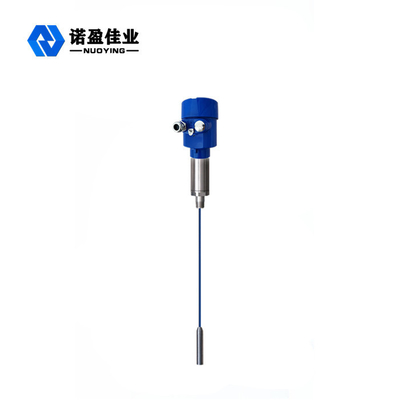

NYSP-M17 alto trasmettitore del livello di entrata di sensibilità rf con progettazione di circuito movente unica dello schermo
Il principio di lavoro NYSP-M17 di alto trasmettitore del livello di entrata di sensibilità rf con progettazione di circuito movente unica dello schermo
La tecnologia di misura di entrata di radiofrequenza è una tecnologia livellata di misura con i vantaggi unici. Sebbene simile nel concetto alla tecnologia capacitiva generale di misura, la tecnologia di entrata di rf comprenda i circuiti dello Guidare-schermo ed i circuiti del selettore rotante nell'unità elettronica, così permettendo alle misure separate dell'impedenza e della capacità. Può essere calcolata dalle leggi di fisica che l'impedenza e la capacità di tutto il materiale d'attaccatura sono la stessa, in modo dall'effetto del materiale d'attaccatura può essere misurato ed eliminarsi dall'uscita totale tramite di sfasamento del circuito di oscillazione.
Caratteristiche del progetto NYSP-M17 di alto trasmettitore del livello di entrata di sensibilità rf con progettazione di circuito movente unica dello schermo
◎anti attaccatura: la progettazione di circuito movente unica dello schermo migliora l'anti abilità d'attaccatura
◎gamma dell'alimentazione elettrica: gamma di lavoro dell'alimentazione elettrica: 13 ~ 35vdc
◎temperatura di processo della sonda: - 100 ℃ ~ ℃ 800
◎Nessuna misura di zona morta, può applicarsi a una vasta gamma di occasioni livellate materiali di misura di più di dieci centimetri o persino di parecchi centimetri
◎Il campo di misura massimo può raggiungere cento metri, anche centinaia dei metri
◎La misura materiale viscosa dell'interfaccia è un grande vantaggio di questo strumento
◎uscita stabile ed affidabile, resistente alla cenere volatile, al materiale di caduta, al vapore acqueo, alla cristallizzazione ed alla cera
◎nessun movimento, non parti facili da indossare, nessun pulizia, manutenzione e ricerca degli errori regolari
Parametri tecnici NYSP-M17 di alto trasmettitore del livello di entrata di sensibilità rf con progettazione di circuito movente unica dello schermo
| Applicazione tipica | Liquido (corrosione, conducibilità, costante dielettrica bassa, mescolare, interfaccia, disidratazione elettrica, viscosità, gamma in profondità bene, ultra vasta ed altre occasioni) |
| Polvere (conducibilità, polvere d'isolamento, ecc.) | |
| Solido (conducibilità, isolare, solido d'isolamento a temperatura ultraelevata, ecc.) | |
|
modello del prodotto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forma dell'antenna
|
Cavo molle, cavo molle isolato, cavo molle non isolato, barretta dura, barretta dura isolata, barretta dura isolata ad entrambe l'estremità, barretta dura cilindrica |
| Materiale dell'antenna | PTFE, 304.316 |
| campo di misura | 3m, 20m (in profondità il pozzo può misurare le centinaia di metri e può essere personalizzato) |
| Lunghezza d'onda | 635-650mm |
| Precisione di misura | 0.05%~0.1%F.S |
| Alimentazione elettrica | 24VDC |
|
uscita del segnale |
4… 20mA/HART/RS485/Modbus…. |
| Temperatura trattata | -40~+130℃, - 100~+200℃, -40~+260℃, -50~+500℃ |
| Pressione trattata |
-0.1~1.6MPa, - 0.1~4.0MPa, -0.1~6.3MPa |
| Collegamento trattato | filettatura, flangia (selezionabile) |
| Interfaccia elettrica | M20*1.5, ″ NPT DEL ½ |
| livelli di protezione | IP65, IP67, IP68 (selezionabili) |
| Grado protetto contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
