Dettagli:
|
| Raggio d'azione di potere: | 24 V D C | Temperatura di processo della sonda: | -40°C~150°C |
|---|---|---|---|
| Stabilità: | Nessun'attività, nessun parti facili da indossare | Classe di protezione: | IP67 |
| Connessione al processo: | flangia (facoltativa) | Grado protetto contro le esplosioni: | Exia II CT6 GA (facoltativo) |
| uscita del segnale: | 4… 20mA /HART/RS485/ Modbus. | Pressione trattata: | -0,1 ~2.5MPa |
| Evidenziare: | Trasmettitore del livello di ammissione RF del circuito,Interruttore del livello di ammissione RF del liquido corrosivo,Trasmettitore RF di tipo di ammissione IP67 |
||

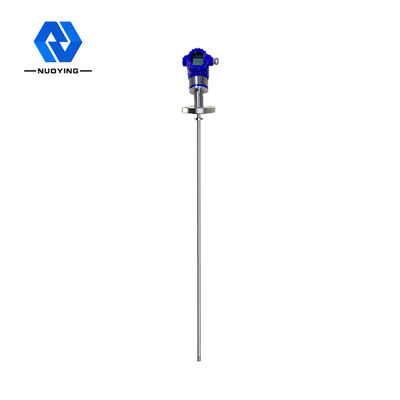

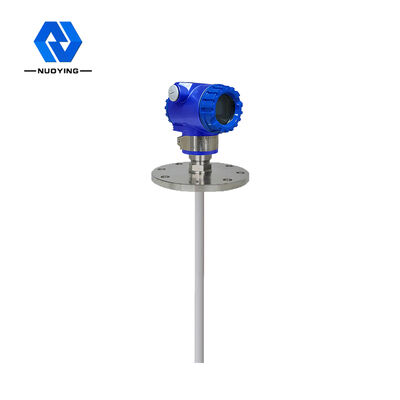

Trasmettitore di livello di ammissione RF con design unico del circuito per liquidi corrosivi forti
Il principio di funzionamento diTrasmettitore di livello di ammissione RF con design unico del circuito per liquidi corrosivi forti
Il misuratore di livello del materiale utilizza la tecnologia ad alta frequenza per generare un segnale a radiofrequenza a bassa potenza sulla sonda dal circuito elettronico.La sonda funge da elemento sensibile e restituisce al circuito elettronico le variazioni di segnale causate dalla costante dielettrica del livello del materiale;questi cambiamenti includono la capacità e Il cambiamento della conduttanza, quindi la reattanza (il segnale del cambiamento globale della reattanza capacitiva e dell'impedenza) viene elaborata nel circuito elettronico;il cambiamento della reattanza fa cambiare la fase del segnale ad alta frequenza sul polo.Pertanto, cambia anche la differenza di fase tra il segnale ad alta frequenza sul polo e il segnale di riferimento nel circuito elettronico.Dopo che la modifica è stata elaborata, il circuito di uscita dell'azionamento invia un segnale di allarme per rilevare la presenza di materiale nel silo.
Caratteristiche del progettodel trasmettitore del livello di ammissione RF dal design unico del circuito per liquidi corrosivi forti
◎ anti-impiccagione: l'esclusivo design del circuito dello scudo di guida migliora l'abilità anti-impiccagione
◎ intervallo di alimentazione: intervallo di funzionamento dell'alimentatore: 13 ~ 35 vdc
◎ temperatura di processo della sonda: - 100 ℃ ~ 800 ℃
◎Nessuna misurazione della zona morta, può essere applicata a un'ampia gamma di occasioni di misurazione del livello del materiale di oltre dieci centimetri o anche di diversi centimetri
◎Il campo di misura massimo può raggiungere centinaia di metri, anche centinaia di metri
◎La misurazione dell'interfaccia del materiale viscoso è un grande vantaggio di questo strumento
◎ uscita stabile e affidabile, resistente a ceneri volanti, materiale in caduta, vapore acqueo, cristallizzazione e cera
◎nessun movimento, nessuna parte facile da indossare, nessuna pulizia regolare, manutenzione e debug
parametri tecnicidel trasmettitore del livello di ammissione RF dal design unico del circuito per liquidi corrosivi forti
| Applicazione tipica | Liquido (corrosione, conducibilità, bassa costante dielettrica, agitazione, interfaccia, disidratazione elettrica, viscosità, pozzo profondo, gamma ultra ampia e altre occasioni) |
| Polveri (conducibilità, polvere isolante, ecc.) | |
| Solido (solido di conducibilità, isolante, isolante ad altissima temperatura, ecc.) | |
|
Modello di prodotto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forma dell'antenna
|
Cavo morbido, cavo morbido isolato, cavo morbido non isolato, stelo rigido, stelo rigido isolato, stelo rigido isolato su entrambe le estremità, stelo rigido cilindrico |
| Materiale dell'antenna | PTFE,304,316 |
| campo di misura | 3 m, 20 m (il pozzo profondo può misurare centinaia di metri e può essere personalizzato) |
| Lunghezza d'onda | 635-650 mm |
| Precisione di misura | 0,05%~0,1%FS |
| Alimentazione elettrica | 24 V CC |
|
uscita del segnale |
4...20mA/HART/RS485/Modbus…. |
| Temperatura di processo | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
| Pressione di processo |
-0.1~1.6MPa, -0.1~4.0MPa, -0.1~6.3MPa |
| Connessione al processo | filettatura, flangia (selezionabile) |
| Interfaccia elettrica | M20*1,5,½ ″NPT |
| livelli di protezione | IP65, IP67, IP68 (selezionabile) |
| Grado antideflagrante | Exia II CT6 Ga,Exd II CT6 Gb(Vedi certificato per i dettagli) |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
