Dettagli:
|
| Applicazione tipica: | Liquido, polvere, solida | Modelli di prodotto: | NYSP-M16 |
|---|---|---|---|
| Tipo di antenna: | Tipo con asta dura, tipo con cavo morbido | Materiale dell'antenna: | PTFE, 304, 316 |
| Campo di misura: | 3 m, 20 m | Accuratezza di misurazione: | 0,05%~0,1% F.S |
| uscita del segnale: | 4… 20mA/HART/RS485/Modbus | Interfaccia elettrica: | M20 × 1,5, ½ "NPT |

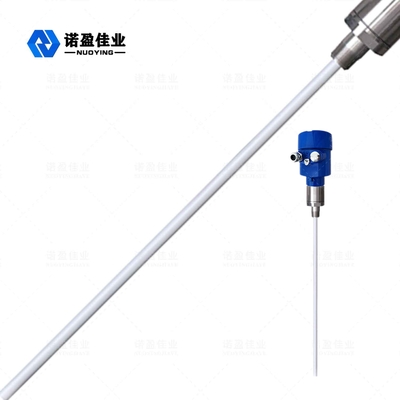

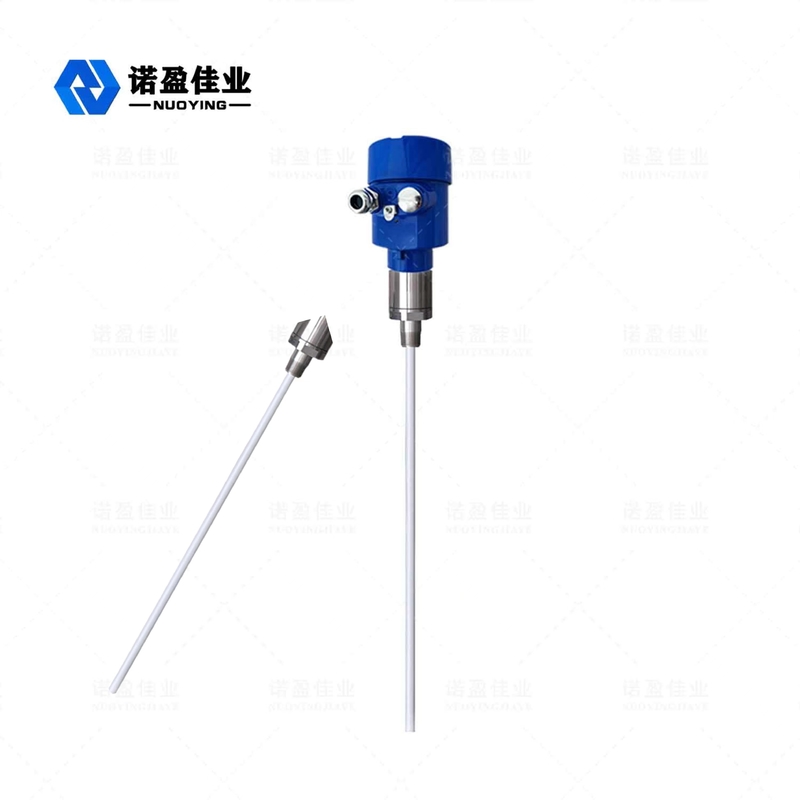

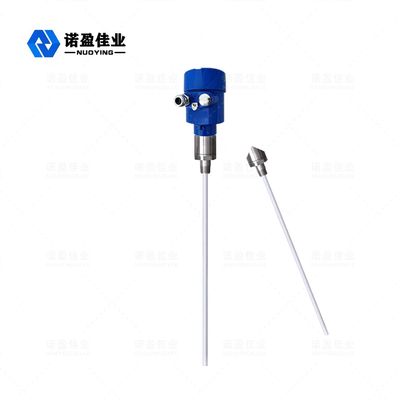

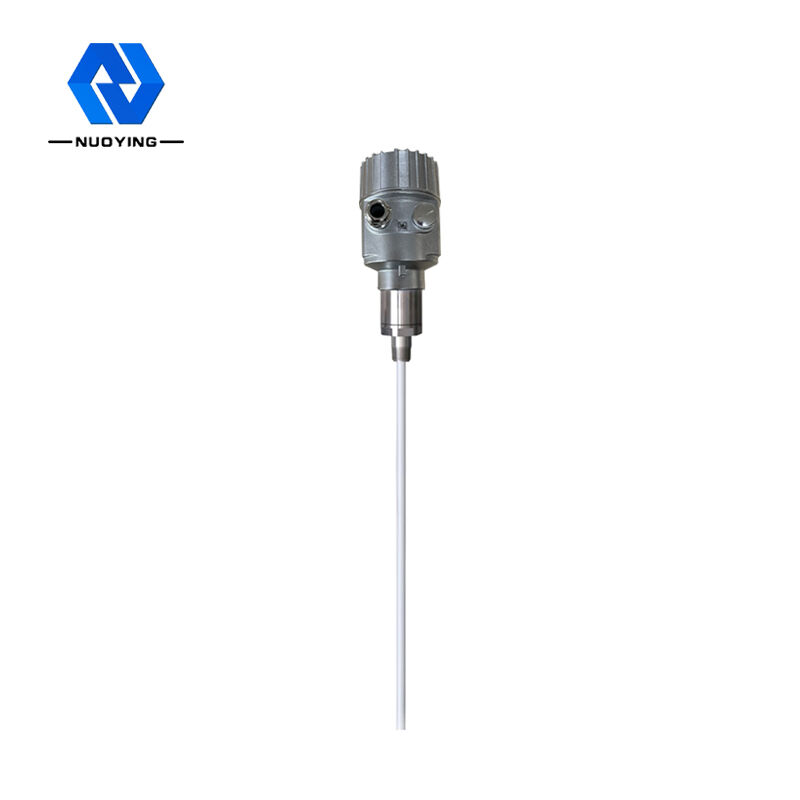

NYSP-M16 Anti Hang Ability Misuratore di livello di ammissione RF stabile e affidabile
NYSP-M16 Principio di funzionamento del misuratore di livello di ammissione RF
Il misuratore di livello di ammettenza RF è un prodotto di misurazione del livello continuo basato sul principio di ammettenza RF.Il prodotto presenta i vantaggi di elevata stabilità, alta sensibilità e ampia applicazione.Rispetto al tradizionale misuratore di livello capacitivo, il design modulare può essere utilizzato per impostare lo strumento in modo semplice e conveniente.Una volta completata l'impostazione, può essere utilizzato normalmente e senza manutenzione per tutta la vita.Consente agli utenti di comprendere in modo intuitivo il funzionamento dell'apparecchiatura e di affrontare tempestivamente i problemi.È anche sicuro e affidabile in occasioni industriali complesse.
La tecnologia di misurazione dell'ammettenza RF è una tecnologia di misurazione del livello del materiale con vantaggi unici.Sebbene il concetto sia molto simile a quello della tecnologia di misurazione capacitiva generale, la tecnologia di ammettenza RF aggiunge il circuito Driving Shield e il circuito chopper all'unità elettronica, in modo da poter realizzare misurazioni indipendenti di impedenza e reattanza capacitiva.Secondo il calcolo delle leggi fisiche, l'impedenza e la reattanza capacitiva di qualsiasi materiale sospeso sono uguali, quindi l'influenza causata dal materiale sospeso può essere misurata ed eliminata dall'uscita totale attraverso lo sfasamento del circuito oscillante.
La sonda del misuratore di livello di ammettenza RF è installata nel serbatoio di stoccaggio e la variazione del segnale RF causata dalla variazione del livello del materiale è ottenuta attraverso la sonda.L'estremità Driving Shield della sonda può impedire alla corrente RF di formare un anello attraverso il materiale sospeso, garantendo l'accuratezza della misurazione dello strumento.
|
Applicazione tipica |
Liquido, polvere, solido |
| Modelli di prodotto |
NYSP-M16 |
| Tipo di antenna | Cavo flessibile, asta rigida |
| Materiale dell'antenna | PTFE, 304, 316 |
| Campo di misura | 3m, 20m (centinaia di metri possono essere misurati per pozzi profondi, che possono essere personalizzati) |
| Accuratezza di misurazione | 0,05% ~ 0,1% F.S |
| Alimentazione elettrica | 24 V CC |
| Uscita segnale | 4...20mA/HART/RS485/Modbus... |
| Temperatura di processo | -40~+130℃,-100~+200℃,-40~+260℃,-50~+500℃ |
| Pressione di processo | -0.1～1.6MPa,-0.1～4.0MPa,-0.1～6.3MPa |
| Connessione al processo | Filettatura, flangia (opzionale) |
| Interfaccia elettrica | M20 × 1,5, ½ "NPT |
| Grado di protezione | IP65, IP67, IP68 (opzionale) |
| Grado antideflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (vedi certificato per dettagli) |
Nota: i prodotti possono essere personalizzati e progettati in base alle specifiche esigenze degli utenti!
NYSP-M16 Caratteristiche di progettazione del misuratore di livello di ammissione RF
L'esclusivo design del circuito Driving Shield del materiale anti blocco migliora la capacità del materiale anti blocco
Intervallo di alimentazione: 13~35 V CC
Temperatura di processo della sonda adattiva: - 100 ℃~800 ℃
Nessuna misurazione della zona morta, che può essere applicata alla misurazione del livello di oltre dieci centimetri o anche diversi centimetri
Il campo di misura massimo può raggiungere centinaia di metri, anche centinaia di metri
La misurazione dell'interfaccia di materiali viscosi è il grande vantaggio dello strumento
Uscita stabile e affidabile, resistente alla cenere volante, alla tranciatura, al vapore acqueo, alla cristallizzazione e alla deposizione di cera
Nessuna manutenzione, nessuna parte in movimento, nessuna parte facilmente usurabile, nessuna pulizia, manutenzione e debug regolari
