Dettagli:
|
| Applicazione tipica: | Corrosivo Liquido, polvere, solido | Modelli di prodotto: | NYSP-M17 |
|---|---|---|---|
| Tipo di antenna: | Tipo con asta dura, tipo con cavo morbido | Materiale dell'antenna: | PTFE, 304, 316 |
| Campo di misura: | 3 m, 20 m | Precisione della temperatura del processo di misurazione: | -40~+130℃ |
| uscita del segnale: | 4… 20mA/HART/RS485/Modbus | Interfaccia elettrica: | M20 × 1,5, ½ "NPT |

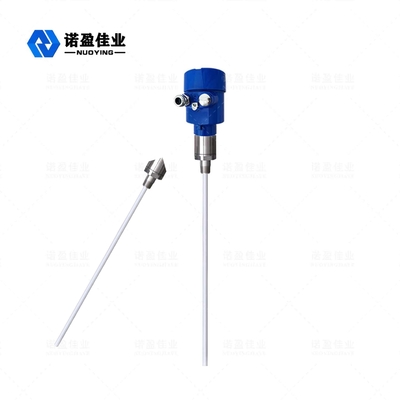

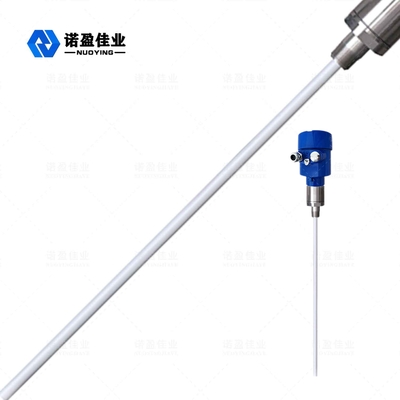

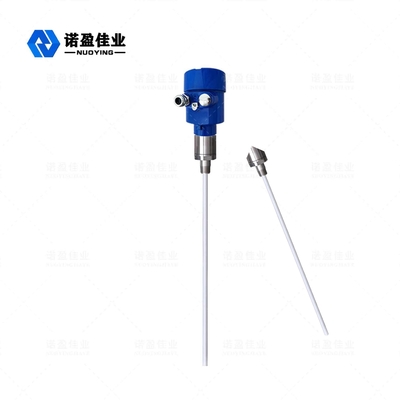

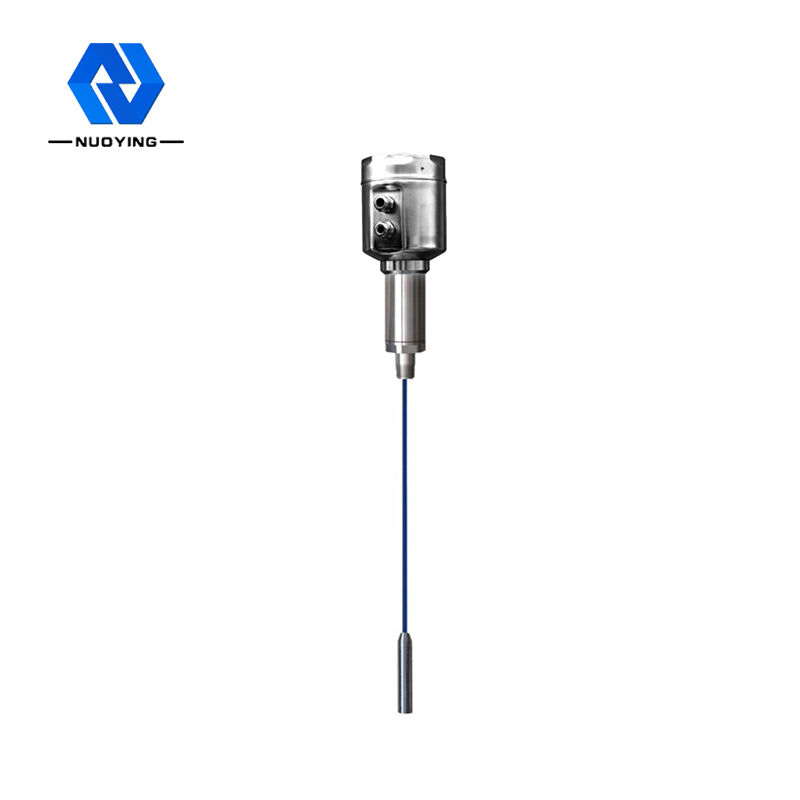

NYSP-M17 Misuratore di livello di ammissione RF per liquidi corrosivi misurabili
NYSP-M17 Principio di funzionamento del misuratore di livello di ammissione RF
Il misuratore di livello di ammissione RF è una sorta di prodotto di misurazione del livello continuo basato sul principio di ammissione RF.Il prodotto presenta i vantaggi di elevata stabilità, alta sensibilità e ampia applicazione.Rispetto al tradizionale misuratore di livello capacitivo, adotta un design modulare, che può configurare lo strumento in modo semplice e conveniente.Una volta completata la configurazione, può essere utilizzato normalmente ed è esente da manutenzione per tutta la vita.Consente agli utenti di visualizzare il funzionamento dell'apparecchiatura e di affrontare i problemi in tempo.È anche sicuro e affidabile in ambienti industriali complessi.
La tecnologia di misurazione della conducibilità RF è una tecnologia di misurazione del livello con vantaggi unici.Sebbene il concetto sia molto simile alla tecnologia di misurazione della capacità generale, la tecnologia di conducibilità RF aggiunge un circuito di schermatura del drive e un circuito chopper all'unità elettronica, consentendo così la misurazione indipendente dell'impedenza e della resistenza capacitiva.Secondo il calcolo delle leggi fisiche, l'impedenza e la resistenza capacitiva di qualsiasi sospensione sono uguali, quindi l'effetto causato dalla sospensione può essere misurato ed eliminato dall'uscita totale dallo sfasamento del circuito di oscillazione.
La sonda del misuratore di livello di conducibilità RF è installata nel serbatoio e la variazione del segnale RF causata dalla variazione di livello è ottenuta tramite la sonda.Lo schermo di pilotaggio della sonda impedisce alla corrente RF di formare un anello attraverso il materiale sospeso, garantendo l'accuratezza della misurazione dello strumento.
|
Applicazione tipica |
Corrosivo Liquido, polvere, solido |
| Modelli di prodotto |
NYSP-M17 |
| Tipo di antenna | Cavo flessibile, asta rigida |
| Materiale dell'antenna | PTFE, 304, 316 |
| Campo di misura | 3m, 20m (centinaia di metri possono essere misurati per pozzi profondi, personalizzati) |
| Accuratezza di misurazione | 0,05% ~ 0,1% F.S |
| Alimentazione elettrica | 24 V CC |
| Uscita segnale | 4...20mA/HART/RS485/Modbus... |
| Temperatura di processo | -40~+130℃ |
| Pressione di processo | -0.1～1.6MPa,-0.1～4.0MPa,-0.1～6.3MPa |
| Connessione al processo | Filettatura, flangia (opzionale) |
| Interfaccia elettrica | M20 × 1,5, ½ "NPT |
| Grado di protezione | IP65, IP67, IP68 (opzionale) |
| Grado antideflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (vedi certificato per dettagli) |
Nota: i prodotti possono essere personalizzati e progettati in base alle specifiche esigenze degli utenti!
NYSP-M17 Caratteristiche di progettazione del misuratore di livello di ammissione RF
L'esclusivo design del circuito dello scudo di trasmissione del materiale anti-sospensione migliora la capacità di prevenire il materiale sospeso.
Gamma di alimentazione.13~35 VCC
Temperatura di processo della sonda adattiva.-100℃~800℃
Nessuna misurazione dell'angolo morto, può essere applicata a una dozzina di centimetri o anche a pochi centimetri di misurazione del livello
Il campo di misurazione massimo può raggiungere centinaia di metri o addirittura centinaia di metri
La misurazione dell'interfaccia di materiali viscosi è il più grande vantaggio dello strumento
Uscita stabile e affidabile, resistente a ceneri volanti, pezzi grezzi, vapore acqueo, cristallizzazione e depositi di cera
Nessuna manutenzione, nessuna parte in movimento, nessuna parte soggetta a usura, nessuna pulizia, manutenzione e messa in servizio regolari
