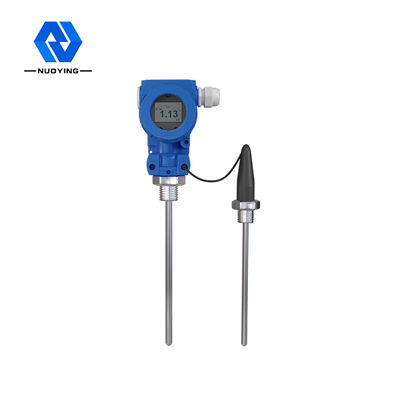

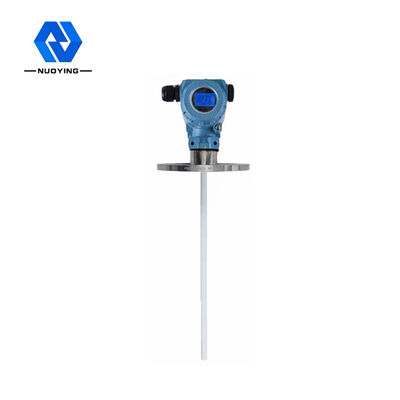

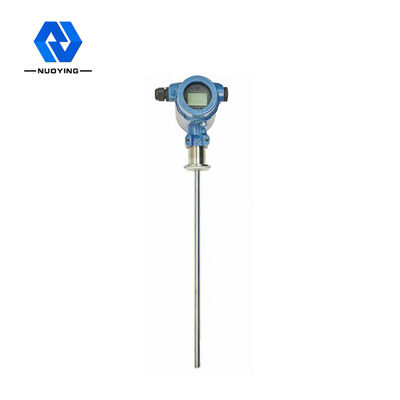

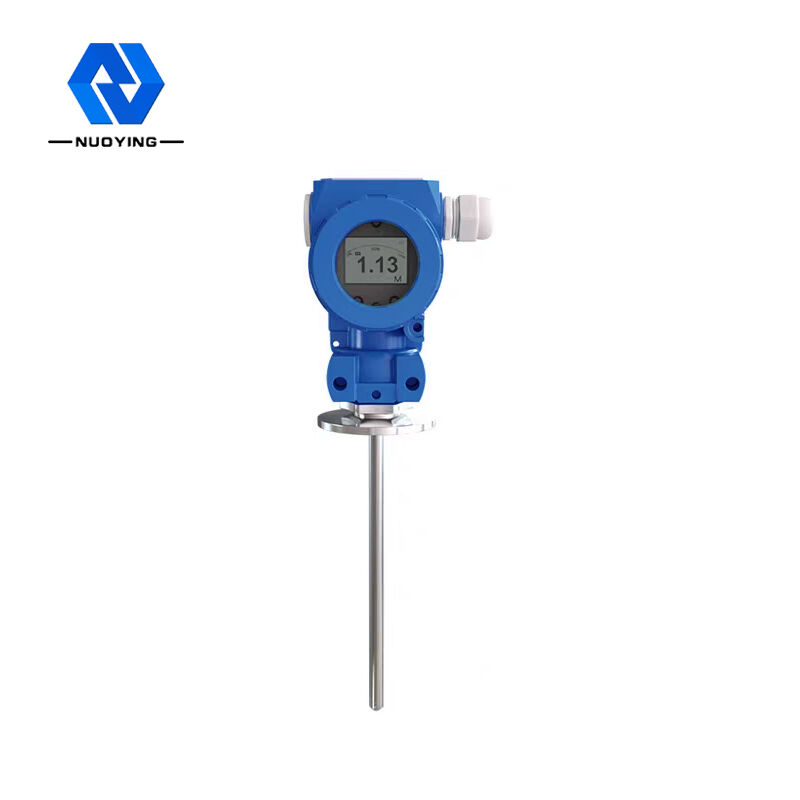

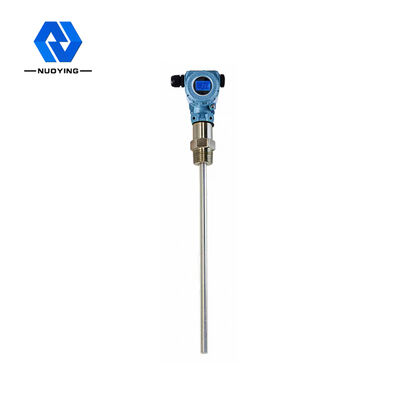

Nessuna misurazione Misuratore di livello ad alta precisione di ammettenza RF nella zona morta

Nessuna misurazione Misuratore di livello ad alta precisione di ammettenza RF nella zona morta

Marchio:	NUOYINGJIAYE
Numero di modello:	NYSP-M
MOQ:	1 pz
prezzo:	$503.418/pcs
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1000 pezzi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Xi'an Shaanxi, Cina

Certificazione:

Uscita del segnale:

4...20 mA/HART/RS485/Modbus

Interfaccia elettrica:

M20×1,5,½"NPT

Applicazione tipica:

Liquido, polvere, solido

Campo di misura:

3m, 20m

Tipo di antenna:

Cavo flessibile, cavo flessibile isolato, cavo flessibile non isolato, asta rigida

Materiale dell'antenna:

PTFE, 304, 316

Modelli di prodotto:

NYSP-M

Precisione della temperatura di processo:

-40~+130°C

Imballaggi particolari:

Cartone, imballaggio standard per esportazione

Capacità di alimentazione:

1000 pezzi/mese

Descrizione del prodotto

Misuratore di livello RF a ammettenza ad alta precisione senza zona morta di misurazione

Principio di funzionamento del misuratore di livello RF a ammettenza

Il livello di registrazione RF è un prodotto di misurazione orizzontale continuo basato sul principio dell'ammissione RF. Questo prodotto presenta vantaggi di elevata stabilità, alta sensibilità e ampio utilizzo. Rispetto al tradizionale livello capacitivo, utilizza un design modulare che consente di impostare facilmente gli strumenti. Una volta completata l'impostazione, può essere utilizzato normalmente e mantenuto a vita. Utilizza un'interfaccia utente visiva per l'operatività e per affrontare i problemi in tempo. È anche sicuro e affidabile in un complesso ambiente industriale.

La tecnologia di misurazione della conduttività RF è una tecnologia di misurazione orizzontale con vantaggi unici. Sebbene il concetto sia molto simile alla tecnologia di misurazione capacitiva generale, la tecnologia di conduttività RF aggiunge il circuito di schermatura di pilotaggio e il circuito di campionamento nell'unità elettronica, che possono misurare indipendentemente impedenza e resistenza capacitiva. Secondo il calcolo della legge fisica, qualsiasi sospensione dell'impedenza e della resistenza del condensatore di qualsiasi sospensione è uguale, quindi l'effetto della sospensione può essere misurato dallo sfasamento del circuito oscillante ed eliminato dall'uscita totale.

La sonda dello strumento di conduttività RF è installata in un serbatoio di stoccaggio e il segnale RF causato dalla variazione di potenziale viene ottenuto tramite la sonda. La copertura di pilotaggio della sonda può impedire alla corrente RF di attraversare il materiale di sospensione per formare un anello, garantendo così l'accuratezza della misurazione dello strumento.

Parametri tecnici del misuratore di livello RF a ammettenza

Applicazione tipica	Liquido, polvere, solido
Modelli di prodotto	NYSP-M
Tipo di antenna	Cavo flessibile, cavo flessibile isolato, cavo flessibile non isolato, asta rigida
Materiale dell'antenna	PTFE, 304, 316
Intervallo di misurazione	3m, 20m (si possono misurare centinaia di metri per pozzi profondi, personalizzabile)
Precisione di misurazione	0,05%~0,1% F.S
Alimentazione	24VDC
Uscita segnale	4...20mA/HART/RS485/Modbus...
Temperatura di processo	-40~+130℃
Pressione di processo	-0,1~4,0MPa
Connessione di processo	Filettatura, flangia (opzionale)
Interfaccia elettrica	M20 × 1,5, ½ "NPT
Grado di protezione	IP65, IP67, IP68 (opzionale)
Grado di protezione antideflagrante	Exia II CT6 Ga, Exd II CT6 Gb (vedere certificato per i dettagli)

Nota: I prodotti possono essere personalizzati e progettati in base ai requisiti specifici degli utenti!

Caratteristiche di progettazione del misuratore di livello RF a ammettenza

L'esclusivo circuito di schermatura di pilotaggio anti-materiale sospeso migliora la capacità di prevenire i materiali sospesi.

Intervallo di alimentazione. 13 ~ 35VDC

Temperatura di processo della sonda adattiva. -100 ℃ ~ 800 ℃

La misurazione senza angoli morti può essere applicata a un valore di misurazione orizzontale di 12 centimetri o anche pochi centimetri

L'intervallo di misurazione massimo può raggiungere centinaia di metri o anche centinaia di metri

La misurazione dell'interfaccia di materiali appiccicosi è il più grande vantaggio dello strumento

Uscita stabile e affidabile, resistenza a farina, ruvido, vapore acqueo, cristalli e incrostazioni di cera

Nessuna manutenzione, nessuna parte in movimento, nessuna parte soggetta a usura, nessuna pulizia, manutenzione e debug regolari
