Dettagli:
|
| uscita del segnale: | 4… 20mA/HART/RS485/Modbus | Interfaccia elettrica: | M20 × 1,5, ½ "NPT |
|---|---|---|---|
| Applicazione tipica: | Liquido, polvere, solida | Campo di misura: | 3 m, 20 m |
| Tipo di antenna: | Cavo flessibile, cavo flessibile isolato, cavo flessibile non isolato, barra rigida | Materiale dell'antenna: | PTFE, 304, 316 |
| Modelli di prodotto: | NYSP-M18 | Precisione della temperatura di processo: | -40~+130℃ |

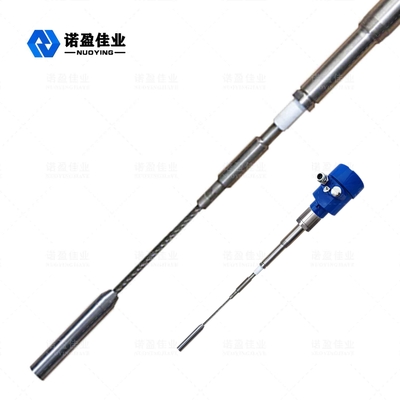

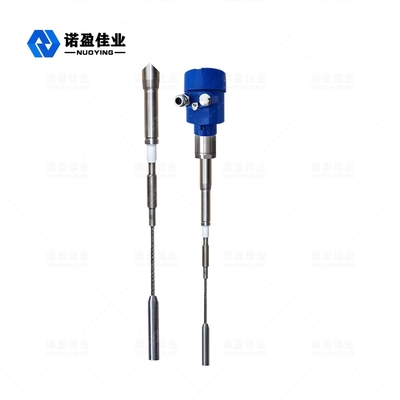

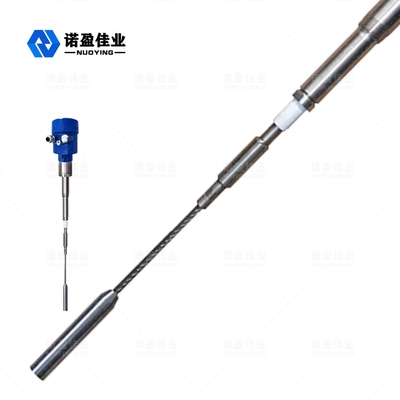

NYSP-M18 Misuratore di livello ad alta precisione per ammissione RF senza misurazione della zona morta
NYSP-M18 Principio di funzionamento del misuratore di livello di ammissione RF
Il livello di registrazione RF è un prodotto di misurazione orizzontale continuo basato sul principio dell'ammissione RF.Questo prodotto ha un'elevata stabilità, un'elevata sensibilità e vantaggi ampiamente utilizzati.Rispetto al tradizionale livello del condensatore, utilizza un design modulare che può impostare facilmente e facilmente gli strumenti.Dopo che l'impostazione è stata completata, può essere utilizzata normalmente e può essere mantenuta per tutta la vita.Utilizza le famiglie per visualizzare l'operazione e affrontare i problemi in tempo.È anche sicuro e affidabile in un ambiente industriale complesso.
La tecnologia di misurazione della conducibilità RF è una tecnologia di misurazione orizzontale con vantaggi unici.Sebbene il concetto sia molto simile alla tecnologia generale di misurazione del condensatore, la tecnologia di conducibilità RF aggiunge il circuito di schermatura di pilotaggio e il circuito di taglio nell'unità di elettroni, che possono misurare indipendentemente l'impedenza e la resistenza della capacità.Secondo il calcolo della legge della legge fisica, qualsiasi sospensione dell'impedenza e della resistenza del condensatore di qualsiasi sospensione è uguale, quindi l'effetto della sospensione può essere misurato dallo sfasamento del circuito oscillante ed eliminato dall'uscita totale.
La sonda dello strumento di conducibilità RF è installata in un serbatoio di stoccaggio e il segnale RF causato dalla variazione di potenziale viene ottenuto attraverso la sonda.Il coperchio dell'azionamento della sonda può impedire alla corrente RF di ruotare attraverso il materiale di sospensione per formare un anello, garantendo così l'accuratezza della misurazione dello strumento.
|
Applicazione tipica |
Liquido, polvere, solido |
| Modelli di prodotto |
NYSP-M18 |
| Tipo di antenna | Cavo flessibile, cavo flessibile isolato, cavo flessibile non isolato, barra rigida |
| Materiale dell'antenna | PTFE, 304, 316 |
| Campo di misura | 3m, 20m (centinaia di metri possono essere misurati per pozzi profondi, personalizzati) |
| Accuratezza di misurazione | 0,05% ~ 0,1% F.S |
| Alimentazione elettrica | 24 V CC |
| Uscita segnale | 4...20mA/HART/RS485/Modbus... |
| Temperatura di processo | -40~+130℃ |
| Pressione di processo | -0.1～4.0MPa |
| Connessione al processo | Filettatura, flangia (opzionale) |
| Interfaccia elettrica | M20 × 1,5, ½ "NPT |
| Grado di protezione | IP65, IP67, IP68 (opzionale) |
| Grado antideflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (vedi certificato per dettagli) |
Nota: i prodotti possono essere personalizzati e progettati in base alle specifiche esigenze degli utenti!
NYSP-M18 Caratteristiche di progettazione del misuratore di livello di ammissione RF
L'esclusivo materiale anti-sospensione guida il design del circuito di schermatura migliora la capacità di prevenire i materiali di sospensione.
Scala di potenza.13 ~ 35 VCC
Temperatura di processo della sonda adattiva.-100 ℃ ~ 800 ℃
Nessuna misurazione dell'angolo morto può essere applicata a un valore di misurazione orizzontale di 12 centimetri o anche di pochi centimetri
Il campo di misura massimo può raggiungere centinaia di metri o addirittura centinaia di metri
La misurazione dell'interfaccia di materiali appiccicosi è il più grande vantaggio dello strumento
Uscita stabile e affidabile, resistenza alla farina, al ruvido, al vapore acqueo, al cristallo e al lavandino della cera
Nessuna manutenzione, nessuna parte di esercizio, parti non facili da indossare, nessuna pulizia, manutenzione e debug regolari
