3/4" filo BSPT ((standard), metodo Installazione blu ((facoltativo)
Temperatura media:
-40 ~ +260°C
Pressione trattata:
-0.1~4.0MPa
Materiale:
Alumini fuso
Sottoscrizione del segnale:
4...20mA/HART/RS485/Modbus...
Grado di protezione:
IP 65, IP 67, IP 68 (facoltativo)
Imballaggi particolari:
40*30*30CM
Capacità di alimentazione:
1000 pezzi al mese
Descrizione del prodotto

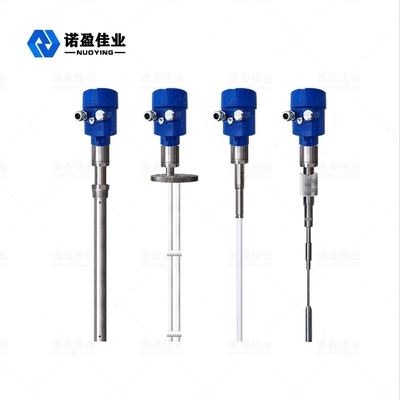

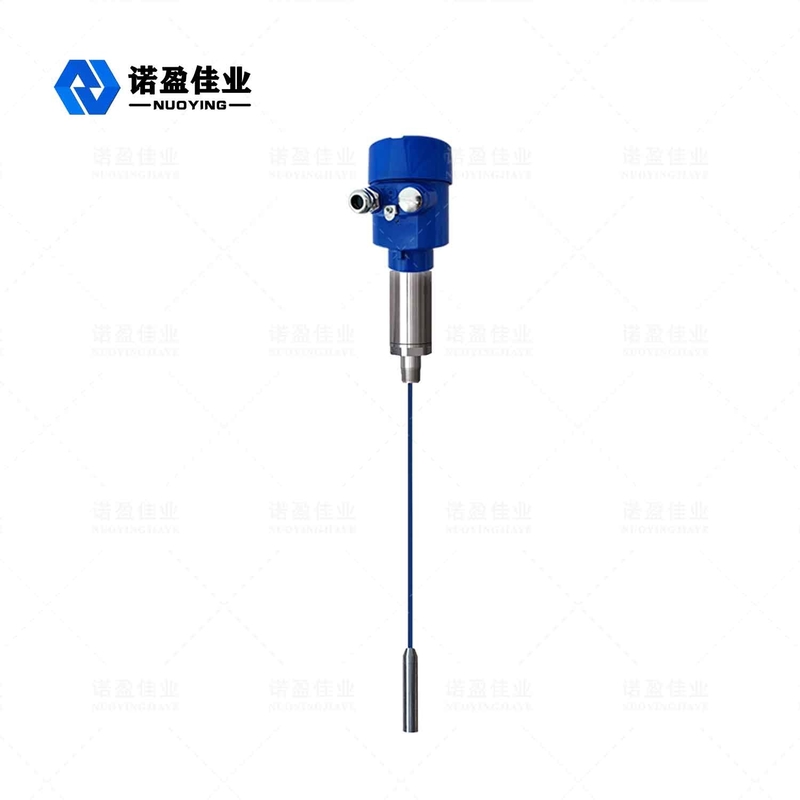

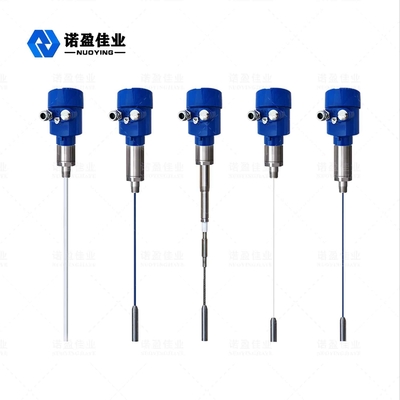

Venda a caldo NUOYING NYSP-Z17 4-20mA Rf Immettente di livello di capacità
Nuoying NYRD-Z17Misuratore di livello di ammissione di radiofrequenzaVisualizzazione
Descrizione dei prodotti
NYSP-Z17 Principio di funzionamento del trasmettitore a livello di ammissione RF
La tecnologia di misura della conduttività RF è una tecnologia di misurazione di livello con vantaggi unici.la tecnologia di conducibilità RF incorpora un circuito di guida-scudo e un circuito di chopper nell'unità elettronicaL'impedenza e la reattanza di qualsiasi pendente sono calcolate dalle leggi della fisica per essere uguali in grandezza,in modo che l'effetto del pendente può essere misurato ed eliminato dalla produzione totale da spostamento di fase del circuito oscillatore. La sonda del misuratore del livello di conduttività RF è installata nel serbatoio e la modifica del segnale RF causata dal cambiamento di livello è ottenuta dalla sonda.L'estremità di guida-scudo della sonda impedisce alla corrente RF di formare un circuito attraverso il materiale sospeso, garantendo l'accuratezza della misura. La tecnologia di misura della conduttività RF è una tecnologia di misura del livello del liquido con vantaggi unici.la tecnica di conduttività RF incorpora un circuito di schermo del conducente e un circuito di elicottero nell'unità elettronicaL'impedenza e la reattanza di qualsiasi appendiabiti sono calcolate secondo le leggi della fisica e sono uguali in grandezza,in modo che l'effetto dell'angolo può essere misurato e rimosso dalla produzione totale dallo spostamento di fase del circuito oscillatore. La sonda del misuratore di livello del liquido per la conducibilità radiofrequente è installata nel serbatoio di stoccaggio.e il cambiamento del segnale di radiofrequenza causato dal cambiamento del livello del liquido viene ottenuto attraverso la sondaLo scudo azionato della sonda impedisce che la corrente RF attraversi il materiale sospeso, garantendo misure accurate.
NYSP-Z17 Caratteristica di progettazione del trasmettitore a livello di ammissione RF
1. Materiale anti-appeso: il design del circuito di schermatura dell'azionamento unico migliora le prestazioni del materiale anti-appeso. 2. gamma di alimentazione: gamma operativa di alimentazione: 13 ~ 35VDC. 3. Adattabilità: temperatura di processo della sonda: -100 °C ~ 800 °C; nessuna misurazione della zona morta, può essere utilizzata in occasioni di misurazione orizzontale di più di dieci centimetri o anche di pochi centimetri,con un'ampia gamma di misura■ la gamma massima di misurazione fino a centinaia di metri, o addirittura centinaia di metri; il grande vantaggio dello strumento è la misura dell'interfaccia dei materiali viscosi. 4Stabilità: l'output è stabile e affidabile, e resistente all'influenza delle ceneri volanti, del blanking, del vapore acqueo, cristallizzazione e ceratura. 5. senza manutenzione: non si muovono, non si indossano facilmente parti, non occorre una frequente pulizia, manutenzione, messa in servizio.
NYSP-Z17 Campo di applicazione del trasmettitore a livello di ammissione RF
1Alimenti: piante di succo, piante lattiero-casearie, serbatoi di stoccaggio della pasta di pomodoro, serbatoi di stoccaggio delle fabbriche di birra, ecc. 2- prodotti farmaceutici: serbatoi di stoccaggio medi, separatori, serbatoi di fermentazione, ecc. 3Trattamento delle acque: serbatoi, pozzi fognari, serbatoi di trattamento delle acque, stagni di deposizione, pozzi profondi, reti di acqua potabile, ecc. 4Altri: protezione dell'ambiente, petrolio, metallurgia, costruzione navale e altre industrie.
Parametri del prodotto
Applicazione tipica
Liquido conduttivo, interfaccia, montaggio a fessura

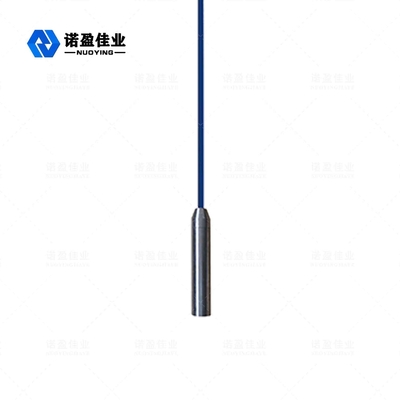

Tipo di sonda
Cavo flessibile isolato in PTFE (facoltativo)
Precisione di misura
00,05%-0,1% F.S.
Fornitore di alimentazione
24VDC ((Due linee, quattro linee)
Temperatura media
-40 ~ + 150°C
Connessione di processo
3/4" di filo BSPT (standard) montatura della flange (facoltativo)
