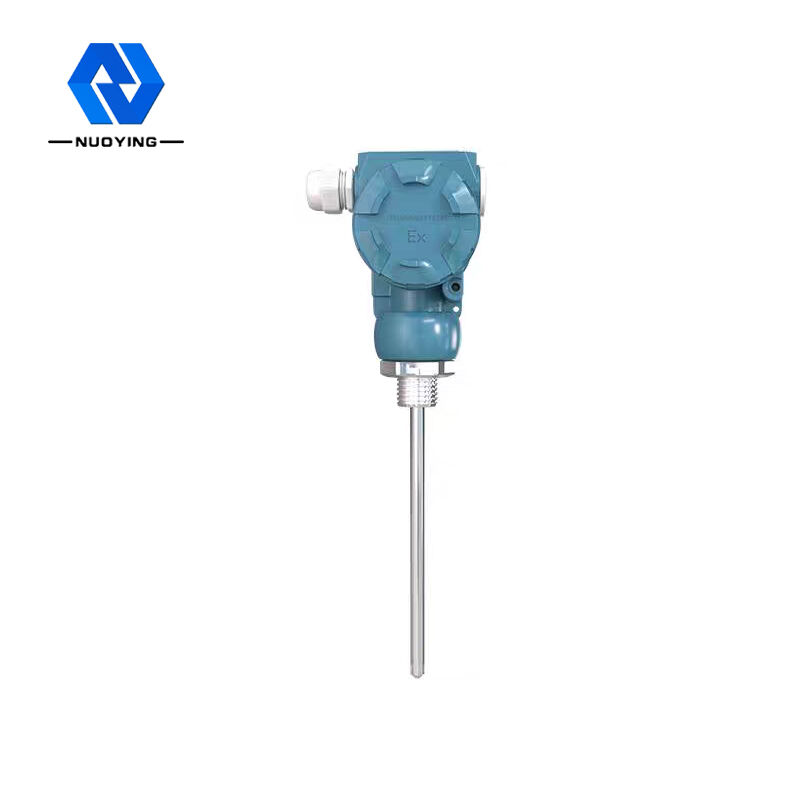

Misurazione media multifunzionale del misuratore del livello di ammettenza RF dell'interfaccia olio-acqua

Misurazione media multifunzionale del misuratore del livello di ammettenza RF dell'interfaccia olio-acqua

Marchio:	NUOYING
Numero di modello:	NYSP-M
MOQ:	1 PCS
prezzo:	$129 to $529/pcs
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1000 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Xi'an, Shaanxi, Cina

Certificazione:

CE, SIL, ATEX

Grado:

Industriale

Garanzia:

12 mesi

Supporto personalizzato:

OEM, ODM

Marca:

NUOYING

Applicazione tipica:

liquidi conduttivi,interfacce

Precisione di misurazione:

0,05%~ 0,1%fs

Alimentazione elettrica:

24 V CC

Connessione al processo:

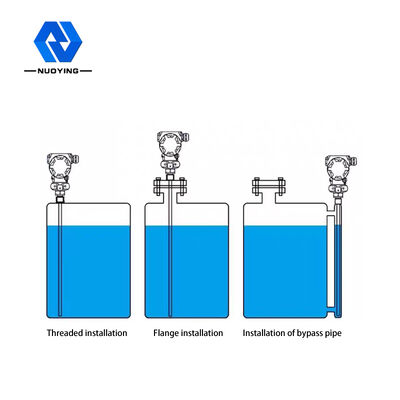

3/4" filo BSPT ((standard), metodo Installazione blu ((facoltativo)

Temperatura media:

-40~+150℃

Pressione di processo:

-0.1 ~ 4.0mp

Uscita del segnale:

4 ... 20Ma/Hart/RS485/Modbus ...

Grado di protezione:

IP 65, IP 67, IP 68 (facoltativo)

Imballaggi particolari:

40*30*30CM

Capacità di alimentazione:

1000 pezzi al mese

Descrizione del prodotto

Misuratore di livello RF a ammettenza multifunzionale per la misurazione di interfacce olio-acqua

Nuoying NYSP-MMisuratore di livello a ammettenza a radiofrequenza Panoramica

Parametri del prodotto

Applicazione tipica	Liquido conduttivo, interfacce
Tipo di sonda	Cavo flessibile isolato in PTFE (opzionale)
Precisione di misurazione	0,05%-0,1%F.S
Alimentazione	24VDC (due fili, quattro fili)
Temperatura del mezzo	-40~+150℃
Connessione di processo	Filettatura BSPT da 3/4" (standard), montaggio a flangia (opzionale)
Pressione di processo	0,1~4,0MPa
Grado di protezione antideflagrante	Exia II CT6 (opzionale)

Descrizione del prodotto

Principio di funzionamento del trasmettitore di livello a ammettenza RF NYSP-M

La tecnologia di misurazione della conduttività RF è una tecnologia di misurazione di livello con vantaggi unici. Sebbene il concetto sia simile alla tecnologia di misurazione capacitiva generale, la tecnologia di conduttività RF incorpora un circuito di pilotaggio-schermo e un circuito chopper nell'unità elettronica, consentendo così la misurazione separata dell'impedenza e della resistenza capacitiva. L'impedenza e la reattanza di qualsiasi materiale appeso sono calcolate secondo le leggi della fisica per essere uguali in magnitudine, quindi l'effetto del materiale appeso può essere misurato ed eliminato dall'uscita totale mediante sfasamento del circuito oscillatore.
La sonda del misuratore di livello a conduttività RF è installata nel serbatoio e la variazione del segnale RF causata dalla variazione del livello viene ottenuta tramite la sonda. L'estremità di pilotaggio-schermo della sonda impedisce alla corrente RF di formare un anello attraverso il materiale appeso, garantendo l'accuratezza della misurazione.
La tecnologia di misurazione della conduttività RF è una tecnologia di misurazione del livello del liquido con vantaggi unici. Sebbene il concetto sia simile alla tecnica di misurazione della capacità generale, la tecnica di conduttività RF incorpora un circuito di schermatura del driver e un circuito chopper nell'unità elettronica, in modo che l'impedenza e la resistenza della capacità possano essere misurate separatamente. L'impedenza e la reattanza di qualsiasi gancio sono calcolate secondo le leggi della fisica e sono uguali in magnitudine, quindi l'effetto del gancio può essere misurato e rimosso dall'uscita totale dallo sfasamento del circuito oscillatore.
La sonda del misuratore di livello del liquido a conduttività a radiofrequenza è installata nel serbatoio di stoccaggio e la variazione del segnale a radiofrequenza causata dalla variazione del livello del liquido viene ottenuta attraverso la sonda. Lo schermo pilotato della sonda impedisce alla corrente RF di circolare attraverso il materiale sospeso, garantendo misurazioni accurate.

Caratteristiche di progettazione del trasmettitore di livello a ammettenza RF NYSP-M

1. Anti-incrostazione: il design unico del circuito di schermatura del driver migliora le prestazioni anti-incrostazione.
2. Intervallo di alimentazione: intervallo operativo dell'alimentazione: 13 ~ 35VDC.
3. Adattabilità: temperatura di processo della sonda: -100 ℃ ~ 800 ℃; nessuna zona morta di misurazione, può essere utilizzata in occasioni di misurazione orizzontale di oltre dieci centimetri o anche pochi centimetri, con un ampio intervallo di misurazione; l'intervallo di misurazione massimo fino a centinaia di metri, o anche centinaia di metri; la misurazione dell'interfaccia di materiali viscosi è il grande vantaggio dello strumento.
4. Stabilità: l'uscita è stabile e affidabile ed è resistente all'influenza di polvere, scarico, vapore acqueo,
cristallizzazione e ceratura.
5. Senza manutenzione: nessuna parte mobile, nessuna parte facilmente usurabile, nessuna necessità di pulizia, manutenzione e messa in servizio frequenti.

Campo di applicazione del trasmettitore di livello a ammettenza RF NYSP-M

1. Alimentare: impianti di succhi, caseifici, serbatoi di stoccaggio di concentrato di pomodoro, serbatoi di stoccaggio di birrifici, ecc.
2. Farmaceutico: serbatoi di stoccaggio di farmaci medi, separatori, fermentatori, ecc.
3. Trattamento delle acque: serbatoi, pozzi neri, serbatoi di trattamento delle acque, stagni di sedimentazione, pozzi profondi, reti di acqua potabile, ecc.
4. Altro: protezione ambientale, giacimenti petroliferi, metallurgia, cantieristica navale e altre industrie.
