Installazione di morsetti sanitari Indicatore di livello di ammettenza in radiofrequenza A barra

Installazione di morsetti sanitari Indicatore di livello di ammettenza in radiofrequenza A barra

Marchio:	NUOYING
Numero di modello:	NYSP-M
MOQ:	1 PCS
prezzo:	$219 to $529/pcs
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1000 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Xi'an, Shaanxi, Cina

Certificazione:

CE, SIL, ATEX

Grado:

Industriale

Garanzia:

12 mesi

Supporto personalizzato:

OEM, ODM

Marca:

NUOYING

Applicazioni:

liquido a bassa costante dielettrica

Precisione di misurazione:

0,05%~ 0,1%fs

Alimentazione elettrica:

24 V CC

Connessione al processo:

1" filo BSPT (standard), montaggio della flange (facoltativo)

Temperatura media:

-40~+200℃

Pressione di processo:

-0,1 ~ 8,0 MPa

Uscita del segnale:

4 ... 20Ma/Hart/RS485/Modbus ...

Grado di protezione:

IP 65, IP 67, IP 68 (facoltativo)

Imballaggi particolari:

40*30*30CM

Capacità di alimentazione:

1000 pezzi al mese

Descrizione del prodotto

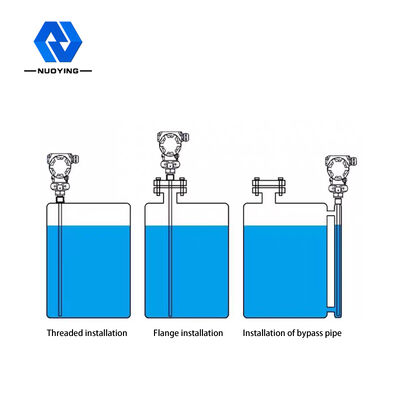

Installazione di morsetti sanitari per misuratore di livello a radiofrequenza ad ammettenza di tipo a stelo

Nuoying NYSP-MMisuratore di livello a radiofrequenza ad ammettenza Panoramica

Descrizione del prodotto

Principio di funzionamento del trasmettitore di livello ad ammettenza RF NYSP-M

La tecnologia di misurazione della conducibilità RF è una tecnologia di misurazione del livello con vantaggi unici. Sebbene il concetto sia simile alla tecnologia di misurazione capacitiva generale, la tecnologia di conducibilità RF incorpora un circuito di pilotaggio-schermo e un circuito di chopper nell'unità elettronica, consentendo così la misurazione separata dell'impedenza e della resistenza capacitiva. L'impedenza e la reattanza di qualsiasi pendente sono calcolate secondo le leggi della fisica per essere di uguale magnitudine, quindi l'effetto del pendente può essere misurato ed eliminato dall'uscita totale mediante sfasamento del circuito oscillatore.
La sonda del misuratore di livello a conducibilità RF è installata nel serbatoio e la variazione del segnale RF causata dalla variazione del livello viene ottenuta dalla sonda. L'estremità di pilotaggio-schermo della sonda impedisce alla corrente RF di formare un anello attraverso il materiale appeso, garantendo l'accuratezza della misurazione.
La tecnologia di misurazione della conducibilità RF è una tecnologia di misurazione del livello del liquido con vantaggi unici. Sebbene il concetto sia simile alla tecnica di misurazione della capacità generale, la tecnica di conducibilità RF incorpora un circuito di schermo del driver e un circuito di chopper nell'unità elettronica, quindi l'impedenza e la resistenza della capacità possono essere misurate separatamente. L'impedenza e la reattanza di qualsiasi appendiabiti sono calcolate secondo le leggi della fisica e sono di uguale magnitudine, quindi l'effetto dell'appendiabiti può essere misurato e rimosso dall'uscita totale dallo sfasamento del circuito oscillatore.
La sonda del misuratore di livello del liquido a conducibilità a radiofrequenza è installata nel serbatoio di stoccaggio e la variazione del segnale a radiofrequenza causata dalla variazione del livello del liquido viene ottenuta attraverso la sonda. Lo schermo pilotato della sonda impedisce alla corrente RF di circolare attraverso il materiale sospeso, garantendo misurazioni accurate.

Caratteristiche di progettazione del trasmettitore di livello ad ammettenza RF NYSP-M

1. Anti-incrostazione: il design unico del circuito di schermatura del pilotaggio migliora le prestazioni anti-incrostazione.
2. Intervallo di alimentazione: intervallo operativo di alimentazione: 13 ~ 35VDC.
3. Adattabilità: temperatura del processo della sonda: -100 ℃ ~ 800 ℃; nessuna zona morta di misurazione, può essere utilizzata in occasioni di misurazione orizzontale di oltre dieci centimetri o anche pochi centimetri, con un ampio intervallo di misurazione; l'intervallo di misurazione massimo fino a centinaia di metri, o anche centinaia di metri; la misurazione dell'interfaccia di materiali viscosi è il grande vantaggio dello strumento.
4. Stabilità: l'uscita è stabile e affidabile ed è resistente all'influenza di polvere volante, scarico, vapore acqueo,
cristallizzazione e ceratura.
5. Senza manutenzione: nessuna parte mobile, nessuna parte facilmente usurabile, nessuna necessità di pulizia, manutenzione, messa in servizio frequenti.

Campo di applicazione del trasmettitore di livello ad ammettenza RF NYSP-M

1. Alimentare: impianti di succhi, impianti di latte, serbatoi di stoccaggio di concentrato di pomodoro, serbatoi di stoccaggio di birrifici, ecc.
2. Farmaceutico: serbatoi di stoccaggio di prodotti farmaceutici medi, separatori, serbatoi di fermentazione, ecc.
3. Trattamento delle acque: serbatoi, pozzi neri, serbatoi di trattamento delle acque, stagni di sedimentazione, pozzi profondi, reti di acqua potabile, ecc.
4. Altro: protezione ambientale, giacimenti petroliferi, metallurgia, cantieristica navale e altre industrie.

Parametri del prodotto

Applicazione tipica	Liquido a bassa costante dielettrica
Tipo di sonda	Cavo flessibile isolato PTFE (opzionale)
Precisione di misurazione	0,05%-0,1% F.S
Alimentazione	24VDC (due fili, quattro fili)
Temperatura del mezzo	-40~+200℃
Connessione di processo	Filettatura BSPT da 1" (standard) montaggio a flangia (opzionale)
Pressione di processo	0,1~2,0 MPa
Grado antideflagrante	Exia II CT6 (opzionale)
