Trasmettitore di livello di ammettenza RF a radiofrequenza NYSP-M19 per liquidi conduttivi con sonda PTFE con cavo morbido isolato

Trasmettitore di livello di ammettenza RF a radiofrequenza NYSP-M19 per liquidi conduttivi con sonda PTFE con cavo morbido isolato

Marchio:	NUOYING
Numero di modello:	NYSP-M19
MOQ:	1 pc
prezzo:	$315~$358/pc
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1000 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Xi'an, Shaanxi, Cina

Certificazione:

CE, ATEX, SIL

Allineare:

3 metri, 20 metri

Alimentazione elettrica:

24 V CC

Temperatura di processo:

-40~+150℃

Classe di protezione:

Protezione IP67

Pressione di processo:

-0.1 ~ 4.0mp

Connessione al processo:

Montatura della flangia a filo BSPT da 3/4" (standard) (facoltativo)

Tipo di sonda:

Cable morbido isolato in PTFE (facoltativo)

Applicazione tipica:

Liquidi/interfacce conduttori

Imballaggi particolari:

Cartone, 40 cm × 30 cm × 30 cm

Capacità di alimentazione:

1000 pezzi al mese

Descrizione del prodotto

NYSP-M19 Trasmettitore di Livello a Admittanza RF per Liquidi Conduttivi con Cavo Morbido Isolato e Sonda in PTFE

NYSP-M19 Trasmettitore di Livello a Admittanza RFPrincipio di Funzionamento

La tecnologia di misurazione della conduttività RF è una tecnologia di misurazione del livello con vantaggi unici. Sebbene il concetto sia simile alla tecnica generale di misurazione della capacità, la tecnica di conduttività RF incorpora un circuito di schermatura del driver e un circuito di chopper nell'unità elettronica, in modo che l'impedenza e la resistenza della capacità possano essere misurate separatamente. L'impedenza e la reattanza di qualsiasi materiale appeso sono calcolate dalle leggi della fisica per essere di uguale magnitudo, quindi l'effetto del materiale appeso può essere misurato ed eliminato dall'uscita totale tramite lo sfasamento del circuito oscillatore.

La sonda del misuratore di livello del liquido a conduttività a radiofrequenza è installata nel serbatoio di stoccaggio e il cambiamento del segnale a radiofrequenza causato dal cambiamento del livello del liquido viene ottenuto attraverso la sonda. L'estremità di pilotaggio-schermatura della sonda impedisce alla corrente RF di formare un anello attraverso il materiale appeso, garantendo l'accuratezza della misurazione.

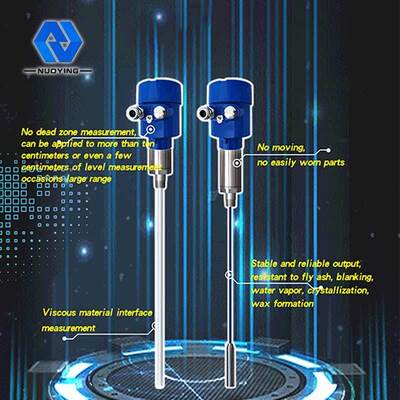

NYSP-M19 Trasmettitore di Livello a Admittanza RF Caratteristiche di Progettazione

1. Esclusivo design del circuito Driver-Shield per migliorare la capacità anti-appeso

2. Intervallo di lavoro dell'alimentazione: 13~35V DC

3. Temperatura del processo della sonda: -100 ℃~800 ℃

4. Misurazione senza zona morta (può essere applicata anche a pochi centimetri dimaterialeoccasioni di misurazione del livello)

NYSP-M19 Trasmettitore di Livello a Admittanza RFParametri Tecnici

Modello Prodotto	NYSP-M19
Applicazione Tipica	Liquidi/interfacce conduttivi
Tipo di sonda	Cavo morbido isolato in PTFE (opzionale)
Intervallo di misurazione	3m, 20m
Alimentazione	24VDC
Temperatura del mezzo	-40~+150℃
Connessione di processo	Filettatura BSPT da 3/4" (standard) montaggio a flangia (opzionale)Pressione di processo
-0.1~4.0MPa	Classe di protezione
IP67 a prova di esplosione	Grado di protezione antideflagrante
Exia II CT6 (opzionale)	Uscita del segnale
4...20mA/HART/RS485/Modbus...	Interfaccia elettrica
M20*1.5, ½" NPT	Nota: i prodotti possono essere personalizzati in base ai requisiti specifici degli utenti.

NYSP-M19 Admittanza RF Livello

TrasmettitoreImmagini Correlate

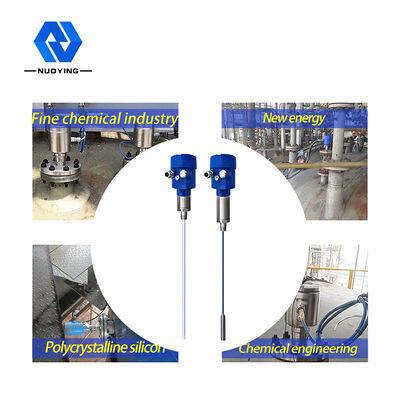

Trasmettitore di livello di ammettenza RF a radiofrequenza NYSP-M19 per liquidi conduttivi con sonda PTFE con cavo morbido isolato 0

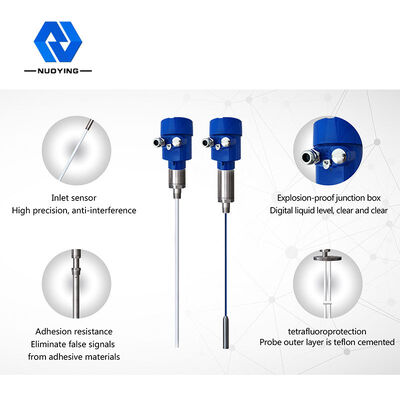

Trasmettitore di livello di ammettenza RF a radiofrequenza NYSP-M19 per liquidi conduttivi con sonda PTFE con cavo morbido isolato 1
