| Marchio: | NUOYING |
| Numero di modello: | NYSP-Z19 |
| MOQ: | 1 pc |
| prezzo: | $315~$358/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |
NYSP-Z19 Trasmettitore di livello di ammissione RF a radiofrequenza per liquidi conduttivi con sonda PTFE a cavo morbido isolato
NYSP-Z19 Trasmettitore di livello di ammissione RFPrincipio di funzionamento
La tecnologia di misurazione della conduttività RF è una tecnologia di misurazione del livello con vantaggi unici.la tecnica di conduttività RF incorpora un circuito di schermo del conducente e un circuito di elicottero nell'unità elettronica, in modo che l'impedenza e la resistenza della capacità possano essere misurate separatamente. L'impedenza e la reattività di qualsiasi pendente sono calcolate dalle leggi della fisica per essere uguali in grandezza,quindi l'effetto del pendente può essere misurato ed eliminato dalla produzione totale da spostamento di fase del circuito oscillatore.
La sonda del misuratore del livello del liquido per la conducibilità radiofrequente è installata nel serbatoio di stoccaggio.e il cambiamento del segnale di radiofrequenza causato dal cambiamento del livello del liquido viene ottenuto attraverso la sonda.L'estremità dello scudo motore della sonda impedisce alla corrente RF di formare un circuito attraverso il materiale sospeso, garantendo la precisione della misura.

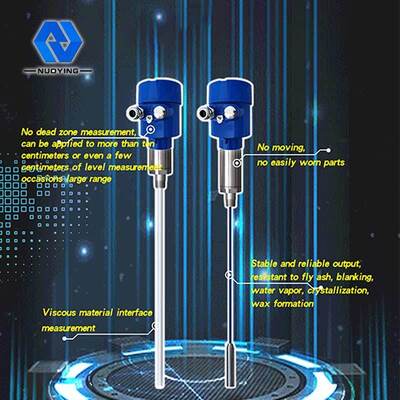

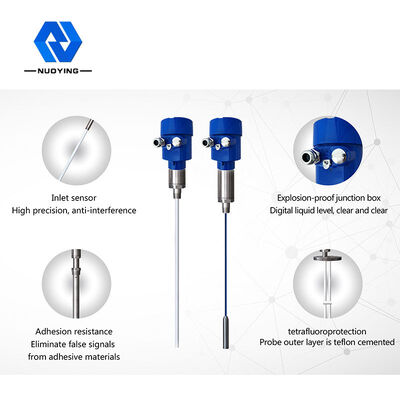

NYSP-Z19 Trasmettitore di livello di ammissione RF Caratteristiche di progettazione
1. Disegno di circuito di guida-scudo unico per migliorare la capacità anti-appeso
2. gamma di funzionamento dell'alimentazione: 13~35V DC
3Temperatura di processo della sonda: -100 °C-800 °C
4- Nessuna misurazione della zona morta (può essere applicata anche a pochi centimetri dimaterialeoccasioni di misurazione del livello)
NYSP-Z19 Trasmettitore di livello di ammissione RFParametri tecnici
| Modello di prodotto | NYSP-Z19 |
| Applicazione tipica |
Liquidi/interfacce conduttori |
| Tipo di sonda | Cable morbido isolato in PTFE (facoltativo) |
| Intervallo di misura | 3 metri, 20 metri |
| Fornitore di alimentazione | 24VDC |
| Temperatura media | -40 ~ + 150°C |
| Connessione di processo |
Flancetta a filo BSPT (standard) da 3/4"montaggio (facoltativo) |
| Pressione di processo | -0,1 ~ 4,0 MPa |
| Classe di protezione | Protezione IP67 |
| Grado a prova di esplosione | Exia II CT6 (facoltativo) |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Interfaccia elettrica | M20*1.5, 1⁄2 ′′NPT |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

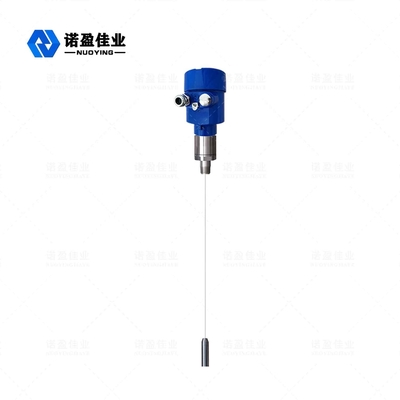

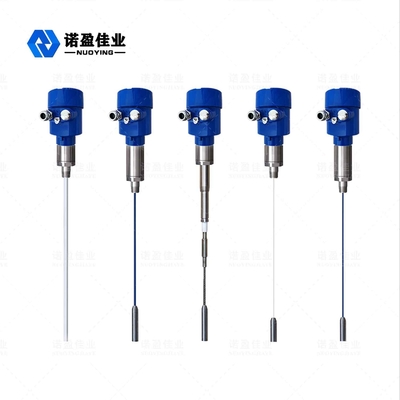

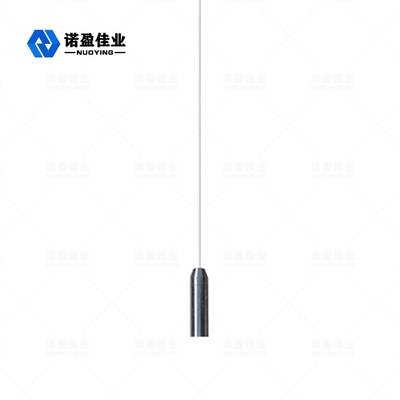

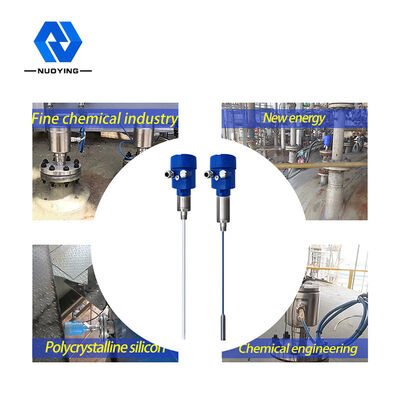

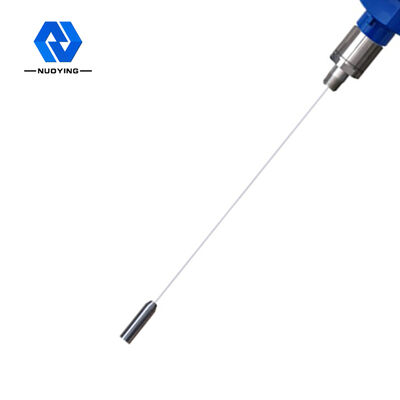

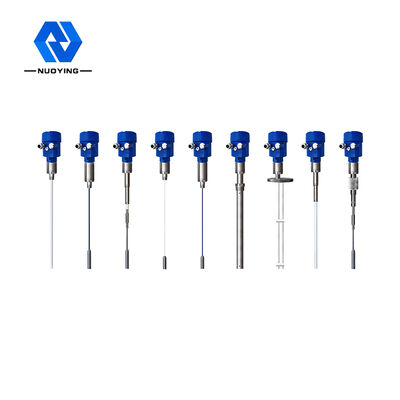

NYSP-Z19 Livello di ammissione RFTrasmettitore Immagini correlate
