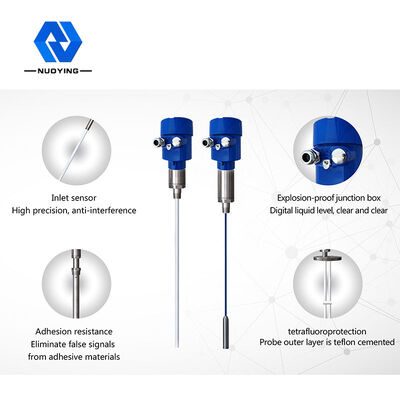

NYSP-M21 Trasmettitore di livello di ammettenza RF digitale a basso costo per liquidi in ambienti ad alta pressione

NYSP-M21 Trasmettitore di livello di ammettenza RF digitale a basso costo per liquidi in ambienti ad alta pressione

Marchio:	NUOYING
Numero di modello:	NYSP-M21
MOQ:	1 pc
prezzo:	$486~$538/pc
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1000 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Xi'an, Shaanxi, Cina

Certificazione:

CE, ATEX, SIL

Allineare:

3 metri, 20 metri

Alimentazione elettrica:

24 V CC

Temperatura di processo:

-40~+200℃

Classe di protezione:

Protezione IP67

Pressione di processo:

-0,1 ~ 8,0 MPa

Connessione al processo:

1" di filo BSPT (standard) per il montaggio della flange (facoltativo)

Tipo di sonda:

Fabbricazione in cui il prodotto è prodotto in base al prodotto specificato in conformità all'allega

Applicazione tipica:

Liquidi con bassa costante dielettrica

Imballaggi particolari:

Cartone, 40 cm × 30 cm × 30 cm

Capacità di alimentazione:

1000 pezzi al mese

Descrizione del prodotto

NYSP-M21 Trasmettitore di livello digitale a bassa costo RF Admittance per liquidi in ambienti ad alta pressione

Immagini correlatePrincipio di funzionamento

La tecnologia di misurazione della conducibilità RF è una tecnologia di misurazione di livello con vantaggi unici. Sebbene il concetto sia simile alla tecnica generale di misurazione della capacità, la tecnica di conducibilità RF incorpora un circuito di schermatura del driver e un circuito chopper nell'unità elettronica, in modo che l'impedenza e la resistenza della capacità possano essere misurate separatamente. L'impedenza e la reattanza di qualsiasi materiale sospeso sono calcolate dalle leggi della fisica per essere di uguale magnitudo, quindi l'effetto del materiale sospeso può essere misurato ed eliminato dall'uscita totale tramite sfasamento del circuito oscillatore.

La sonda del misuratore di livello del liquido a conducibilità a radiofrequenza è installata nel serbatoio di stoccaggio e il cambiamento del segnale a radiofrequenza causato dal cambiamento del livello del liquido viene ottenuto attraverso la sonda. L'estremità di guida-schermatura della sonda impedisce alla corrente RF di formare un anello attraverso il materiale sospeso, garantendo l'accuratezza della misurazione.

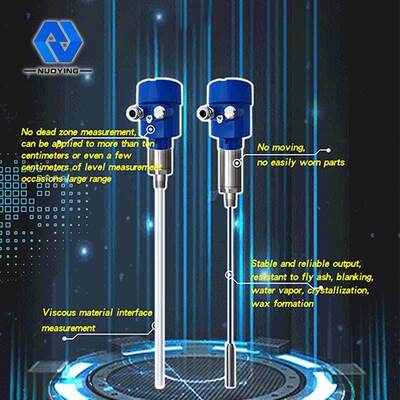

Immagini correlateCaratteristiche di progettazione

1. Adatto per ambienti ad alta temperatura, alta pressione e corrosivi

2. Non influenzato da rumore, polvere, nebbia e variazioni di temperatura

3. Nessuna distanza cieca, ideale per diversi serbatoi

4. Economico per serbatoi di grandi dimensioni

5. Uscita 4~20mA compatibile con la maggior parte dei sistemi di controllo e misuratori

Immagini correlateParametri tecnici

Modello prodotto	NYSP-M21
Applicazione tipica	Liquidi con bassa costante dielettrica

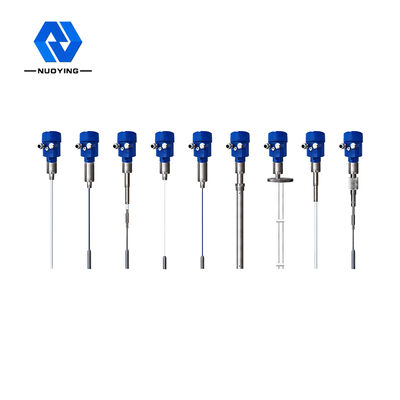

Tipo di sonda	Asta rigida cilindrica PTFE/304 (opzionale)
Intervallo di misurazione	3m, 20m
Alimentazione	24VDC
Temperatura del mezzo	-40~+200℃
Connessione di processo	Filettatura BSPT da 1" (standard) montaggio a flangia (opzionale)Pressione di processo
-0.1~8.0MPa	Classe di protezione
IP67 a prova di esplosione	Grado di protezione antideflagrante
Exia II CT6 (opzionale)	Uscita del segnale
4...20mA/HART/RS485/Modbus...	Interfaccia elettrica
M20*1.5, ½ ″NPT	Nota: I prodotti possono essere personalizzati in base ai requisiti specifici degli utenti.

NYSP-M21 Trasmettitore di livello digitale a bassa costo RF Admittance

Immagini correlate

NYSP-M21 Trasmettitore di livello di ammettenza RF digitale a basso costo per liquidi in ambienti ad alta pressione 0

NYSP-M21 Trasmettitore di livello di ammettenza RF digitale a basso costo per liquidi in ambienti ad alta pressione 1
