Vendita calda NUOYING NYSP-M22 4-20mA Misuratore di livello capacitivo di ammettenza Rf

Vendita calda NUOYING NYSP-M22 4-20mA Misuratore di livello capacitivo di ammettenza Rf

Marchio:	NUOYING
Numero di modello:	NYSP-M22
MOQ:	1pc
prezzo:	$129 to $529/pcs
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1000 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Xi'an, Shaanxi, Cina

Certificazione:

CE, SIL, ATEX

Grado:

Industriale

Garanzia:

12 mesi

Supporto personalizzato:

OEM, ODM

Marca:

NUOYING

Applicazioni:

Liquido fortemente corrosivo

Precisione di misurazione:

0,05%~ 0,1%fs

Alimentazione elettrica:

24 V CC

Connessione al processo:

3/4" filo BSPT ((standard), metodo Installazione blu ((facoltativo)

Temperatura media:

-40~+150℃

Pressione di processo:

-0.1~2.5MPa

Uscita del segnale:

4 ... 20Ma/Hart/RS485/Modbus ...

Grado di protezione:

IP 65, IP 67, IP 68 (facoltativo)

Imballaggi particolari:

40*30*30CM

Capacità di alimentazione:

1000 pezzi al mese

Descrizione del prodotto

Vendita Calda NUOYING NYSP-M22 Misuratore di Livello Capacitivo 4-20mA a Conduttanza RF

Nuoying NYSP-M22Misuratore di Livello a Conduttanza a Radiofrequenza Panoramica

Descrizione del Prodotto

Principio di Funzionamento del Trasmettitore di Livello a Conduttanza RF NYSP-M22

La tecnologia di misurazione della conduttanza RF è una tecnologia di misurazione del livello con vantaggi unici. Sebbene il concetto sia simile alla tecnologia di misurazione capacitiva generale, la tecnologia a conduttanza RF incorpora un circuito di pilotaggio-schermatura e un circuito di chopper nell'unità elettronica, consentendo così la misurazione separata dell'impedenza e della resistenza capacitiva. L'impedenza e la reattanza di qualsiasi materiale appeso sono calcolate secondo le leggi della fisica per essere di uguale magnitudo, quindi l'effetto del materiale appeso può essere misurato ed eliminato dall'uscita totale tramite lo sfasamento del circuito oscillatore.
La sonda del misuratore di livello a conduttanza RF è installata nel serbatoio e la variazione del segnale RF causata dalla variazione del livello viene ottenuta dalla sonda. L'estremità di pilotaggio-schermatura della sonda impedisce alla corrente RF di formare un anello attraverso il materiale appeso, garantendo l'accuratezza della misurazione.
La tecnologia di misurazione della conduttanza RF è una tecnologia di misurazione del livello del liquido con vantaggi unici. Sebbene il concetto sia simile alla tecnica di misurazione della capacità generale, la tecnica a conduttanza RF incorpora un circuito di schermatura del driver e un circuito di chopper nell'unità elettronica, quindi l'impedenza e la resistenza della capacità possono essere misurate separatamente. L'impedenza e la reattanza di qualsiasi sospensione sono calcolate secondo le leggi della fisica e sono di uguale magnitudo, quindi l'effetto della sospensione può essere misurato e rimosso dall'uscita totale dallo sfasamento del circuito oscillatore.
La sonda del misuratore di livello del liquido a conduttanza a radiofrequenza è installata nel serbatoio di stoccaggio e la variazione del segnale a radiofrequenza causata dalla variazione del livello del liquido viene ottenuta tramite la sonda. La schermatura pilotata della sonda impedisce alla corrente RF di circolare attraverso il materiale sospeso, garantendo misurazioni accurate.

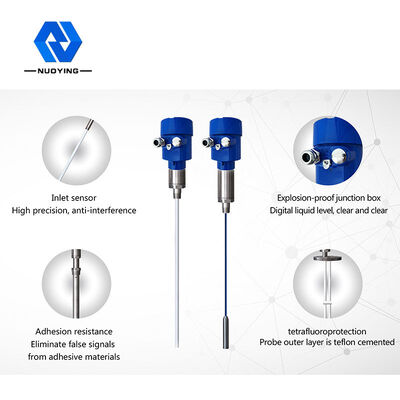

Caratteristiche di Progettazione del Trasmettitore di Livello a Conduttanza RF NYSP-M22

1. Anti-incrostazione: il design unico del circuito di schermatura del driver migliora le prestazioni anti-incrostazione.
2. Intervallo di alimentazione: intervallo operativo di alimentazione: 13 ~ 35VDC.
3. Adattabilità: Temperatura del processo della sonda: -100 °C ~ 800 °C; misurazione senza zona morta, può essere utilizzata in occasioni di misurazione orizzontale di oltre dieci centimetri o anche pochi centimetri, con un ampio intervallo di misurazione; l'intervallo di misurazione massimo fino a centinaia di metri, o anche centinaia di metri; la misurazione dell'interfaccia di materiali viscosi è il grande vantaggio dello strumento.
4. Stabilità: l'uscita è stabile e affidabile ed è resistente all'influenza di polvere, scarico, vapore acqueo,
cristallizzazione e ceratura.
5. Senza manutenzione: nessuna parte in movimento, nessuna parte facilmente usurabile, nessuna necessità di pulizia, manutenzione, messa in servizio frequenti.

Campo di Applicazione del Trasmettitore di Livello a Conduttanza RF NYSP-M22

1. Alimentare: impianti di succhi, caseifici, serbatoi di stoccaggio di concentrato di pomodoro, serbatoi di stoccaggio di birrifici, ecc.
2. Farmaceutico: serbatoi di stoccaggio di farmaci medi, separatori, fermentatori, ecc.
3. Trattamento delle acque: serbatoi, pozzi neri, serbatoi di trattamento delle acque, vasche di sedimentazione, pozzi profondi, reti di acqua potabile, ecc.
4. Altro: protezione ambientale, giacimenti petroliferi, metallurgia, cantieristica navale e altre industrie.

Parametri del Prodotto

Applicazione tipica	Liquido fortemente corrosivo

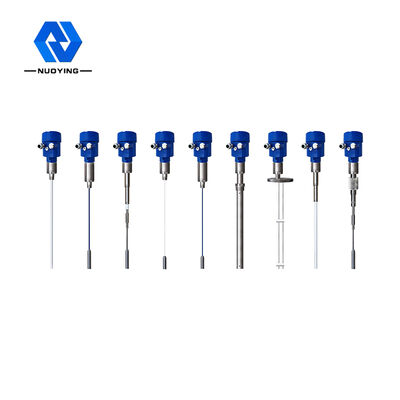

Tipo di sonda	Cavo flessibile isolato PTFE (opzionale)
Precisione di misurazione	0,05%-0,1%F.S
Alimentazione	24VDC (Due fili, quattro fili)
Temperatura del mezzo	-40~+150°C

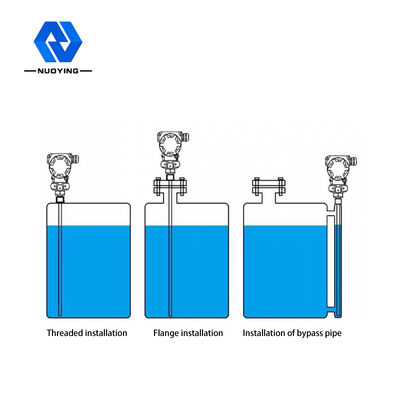

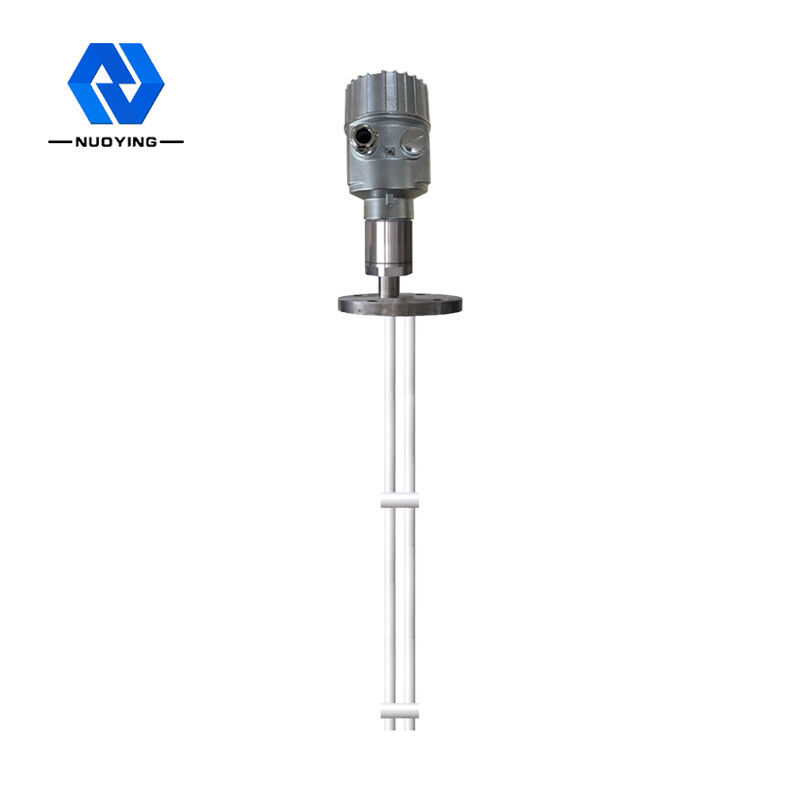

Connessione di processo	Filettatura BSPT da 3/4" (standard) attacco a flangia (opzionale)
Pressione di processo	0,1~2,5MPa
Grado antideflagrante	Exia II CT6 (opzionale)

Vendita calda NUOYING NYSP-M22 4-20mA Misuratore di livello capacitivo di ammettenza Rf 3
